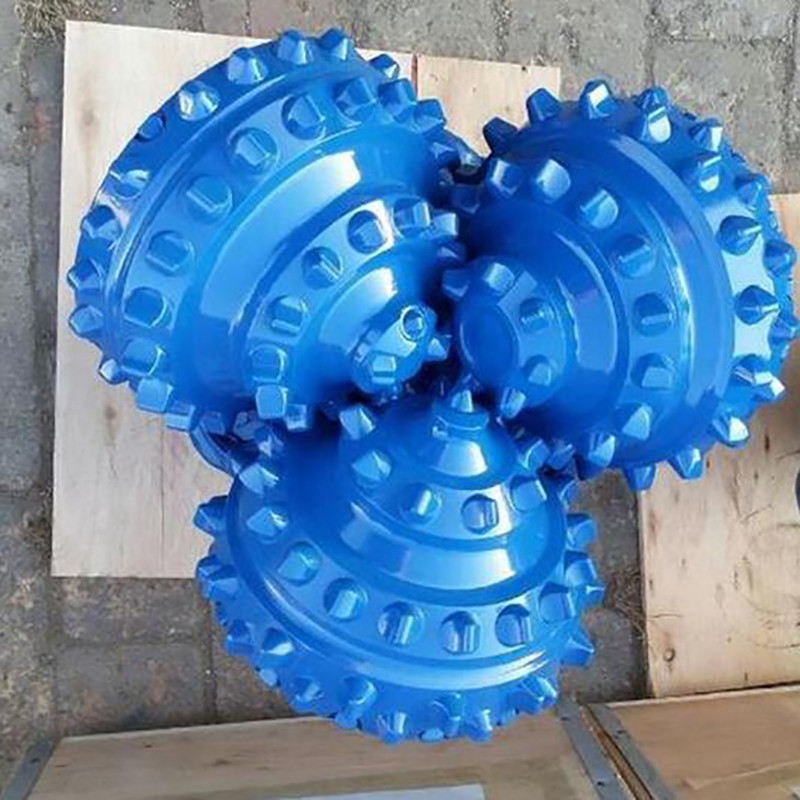

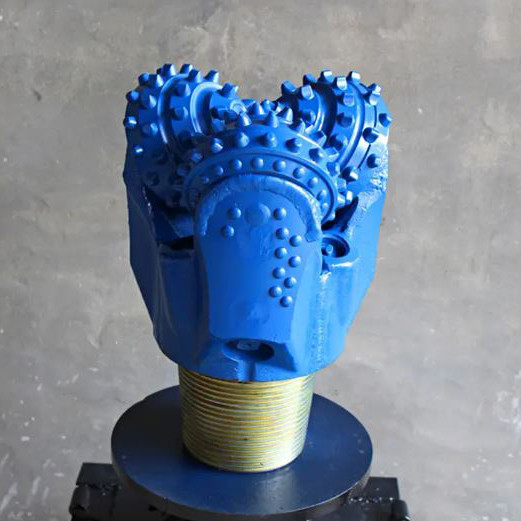

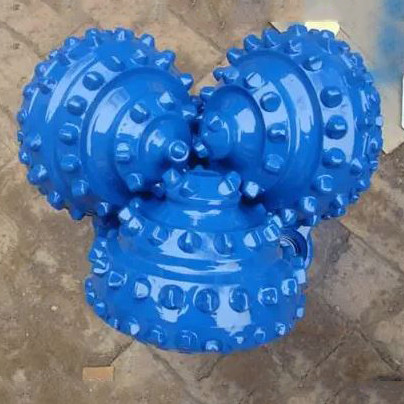

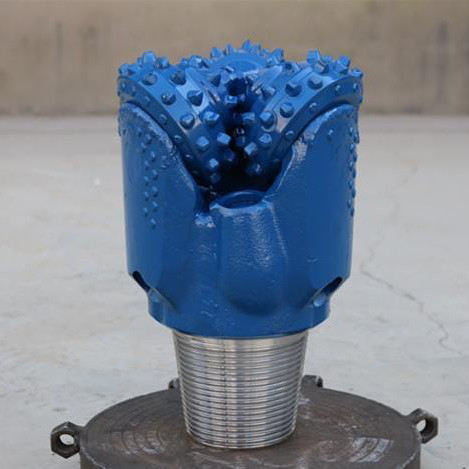

TCI 9-1/2インチ トライコーン ドリルビット IADC 537 オイルフィールド岩盤掘削用

説明

三連円錐ビットは、掘削作業で使用されるボトムホールアセンブリの不可欠なコンポーネントです。この機械式ドリルビットは、回転運動と、掘削中にその歯によって生成される機械的摩擦を利用します。その目的は、回転するドリルストリングと泥供給からのエネルギーを利用し、この力を効果的に適用して、井戸の深さを増すことです。

三連円錐の品質を知るには？

• 三連円錐ビットIADCコードパスポート
• 三連円錐ビット  TCI & スチール歯オプション
• 三連円錐ビット  かかと列に追加のタングステンカーバイドインサート
• 三連円錐ビット  コーンボディのタングステンカーバイドコーティング
• 三連円錐ビット  コーンのゲージにダイヤモンドコーティングされたタングステンカーバイドインサート
• 三連円錐ビット  脚のシャツテールにタングステンカーバイドインサート
• 三連円錐ビット  コーンを清掃するための追加の中央ノズル

三連円錐の特徴は、以下のように独自のパスポートが付属していることです。

• コーンの仕様
• ビットを作成しチェックした人による品質スタンプ
• ビットから最高のパフォーマンスを得るための推奨掘削パラメータ：
• ビット重量
• 回転速度
• フラッシング量

アプリケーション

• 地盤調査
• 鉱物探査とプロービング
• 地盤計装
• 地球物理学

どのタイプの三連円錐を選択するかは、掘削する地質と掘削するボーリング孔の直径によって異なります。国際掘削請負業者協会（IADC）は、より長い生産寿命のためのビット保護などの追加機能を備えた、適切な三連円錐を選択するための使いやすいステップシステムを開発しました。

ベアリングタイプ
三連円錐ドリルビットには、主に3種類のベアリング設計が使用されています。

• 標準オープンベアリングローラービット：
これらのビットでは、コーンは自由に回転します。このタイプのビットは、ボールベアリングのフロント列とローラーベアリングのバック列を備えています。
• シールベアリングローラービット
これらのビットは、ベアリング冷却用のグリースリザーバーを備えたOリングシールを備えています。シールは、ベアリングを保護するために、泥や切粉に対するバリアとして機能します。
• ジャーナルベアリングローラービット
これらのビットは、ノーズベアリング、Oリングシール、および最高のパフォーマンスを得るためのレースを備えた、厳密にオイル/グリース冷却されています。


IADCコード

IADCコードを使用すると、必要な岩石ビットの種類を簡単に説明できます。
最初の3桁は、掘削するように設計された地層と使用されているベアリング/シール設計に従ってビットを分類します。
1、2、および3は、スチール歯ビットを示し、1は軟質、2は中硬質、3は硬質地層を示します。
コード4、5、6、7、および8は、タングステンカーバイドインサートビットを示し、4が最も軟質、8が最も硬質で、さまざまな地層硬度に対応します。


地層タイプ
以下は、一般的な地層とそのIADC参照を示しています。
1 & 4 粘土、泥灰土など、粘着性のある層と低い圧縮強度を持つ軟質地層。

1 & 4 泥灰土、塩、無水石膏、頁岩など、低い圧縮強度を持つ軟質地層。

5 砂、頁岩、チョークなど、低い圧縮強度を持ち、硬い層が互層になっている軟質～中硬質地層。

2または6 頁岩、泥岩、砂岩、石灰岩、ドロマイト、無水石膏など、高い～非常に高い圧縮強度を持つが、非研磨性または小さな研磨性層を持つ中硬質～硬質密地層。

3または7 砂岩や泥岩など、非常に高い圧縮強度といくつかの研磨性層を持つ硬質密地層。

8 石英岩や火山岩など、非常に硬く研磨性の高い地層。


IADCコード - 桁 最初の3桁は、掘削するように設計された地層と使用されているベアリング/シール設計に従ってビットを分類します。

最初の桁1、2、および3は、スチール歯ビットを示し、1は軟質、2は中硬質、3は硬質地層を示します。
4、5、6、7、および8は、タングステンカーバイドインサートビットを示し、4が最も軟質、8が最も硬質で、さまざまな地層硬度に対応します。

2番目の桁1、2、3、および4は、地層のさらなる内訳であり、1が最も軟質、4が最も硬質です。

3番目の桁この桁は、次のように、ベアリング/シールタイプに従ってビットを分類します。
標準オープンベアリングローラービット 標準オープンベアリングローラービット、
空冷 標準オープンベアリングローラービット（コーンのかかとにカーバイドインサートとして定義されているゲージ保護付き） シールローラーベアリングビット シールローラーベアリングビット（ゲージ保護付き） ジャーナルシールベアリングビット ジャーナルシールベアリングビット（ゲージ保護付き）。

4番目の桁次の文字コードは、追加機能を示すために4番目の桁の位置で使用されます。A. 空気の適用 R. 強化溶接 C. センタージェット S. 標準スチール歯 D. 偏差制御 X. チゼルインサート E. 拡張ジェット Y. 円錐インサート G. 追加ゲージ保護 Z. その他のインサート形状 J. ジェット偏向
