鈴鹿エネルギーツール株式会社
| 起源の場所: | 中国 |
|---|---|
| ブランド名: | EN |
| 証明: | API . ISO |
| モデル番号: | 10625 |
| 最小注文数量: | 1pcs |
| 価格: | nogotiation |
| パッケージの詳細: | 木製の箱 |
| 受渡し時間: | 2〜4週間 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 5000 PCS/年 |
| ハイライト: | 7-5/8インチトライコーンビット,TciのTriconeビット,IADC 435 トリコーンビット |
||
|---|---|---|---|

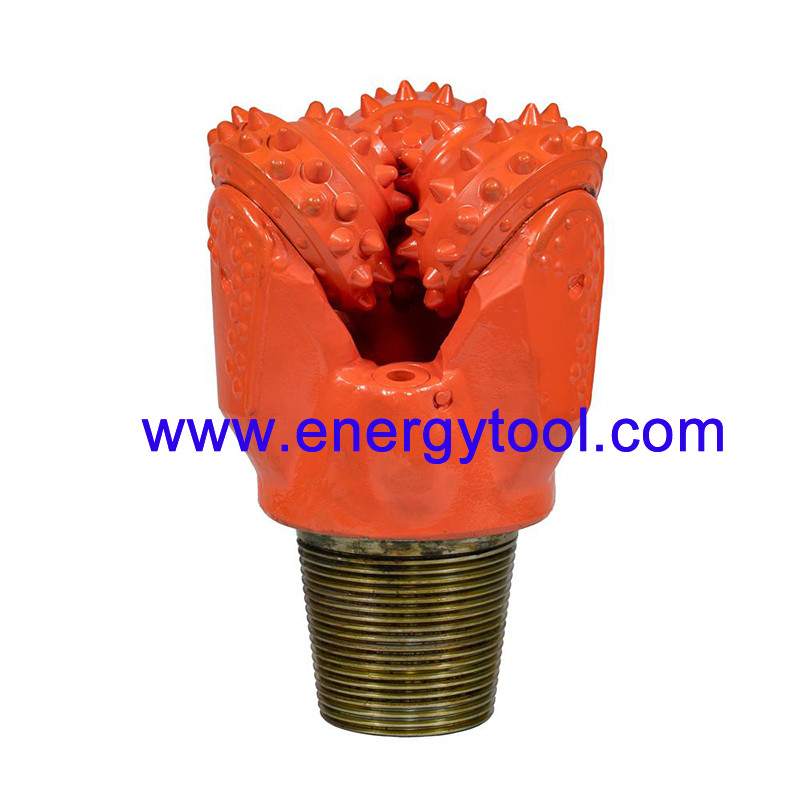

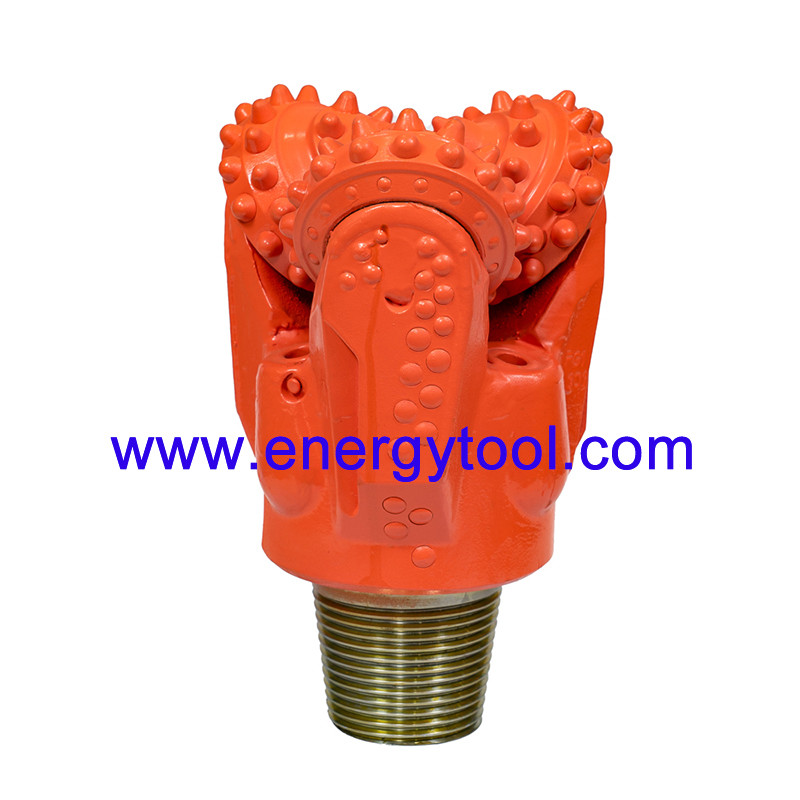

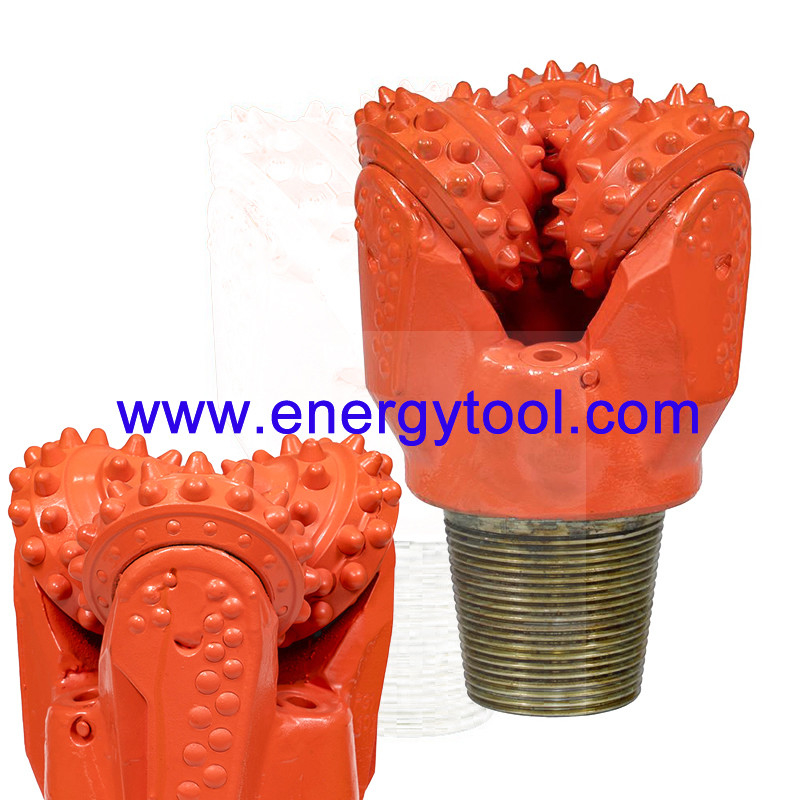

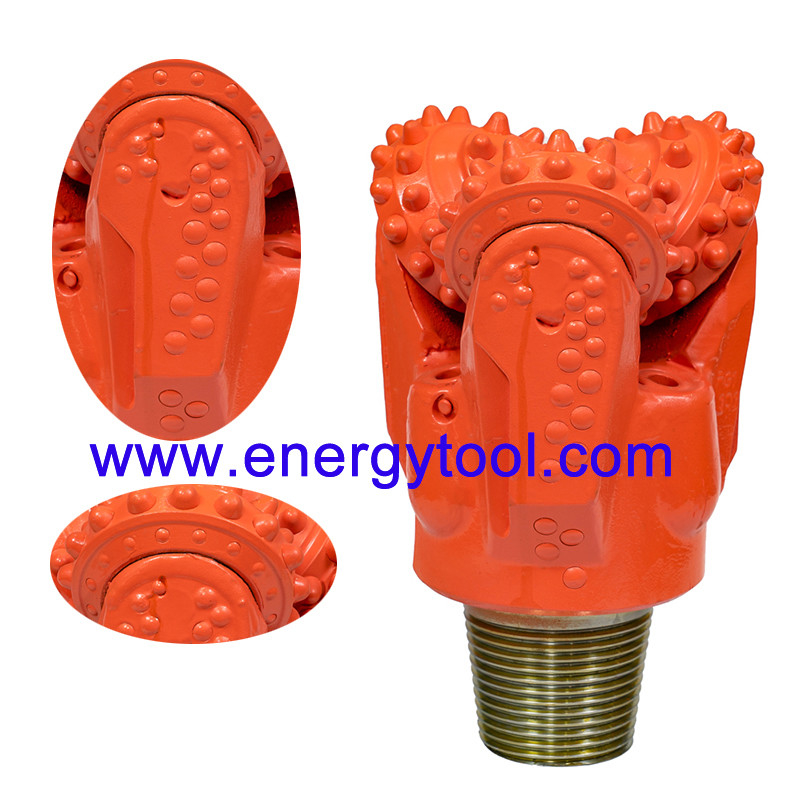

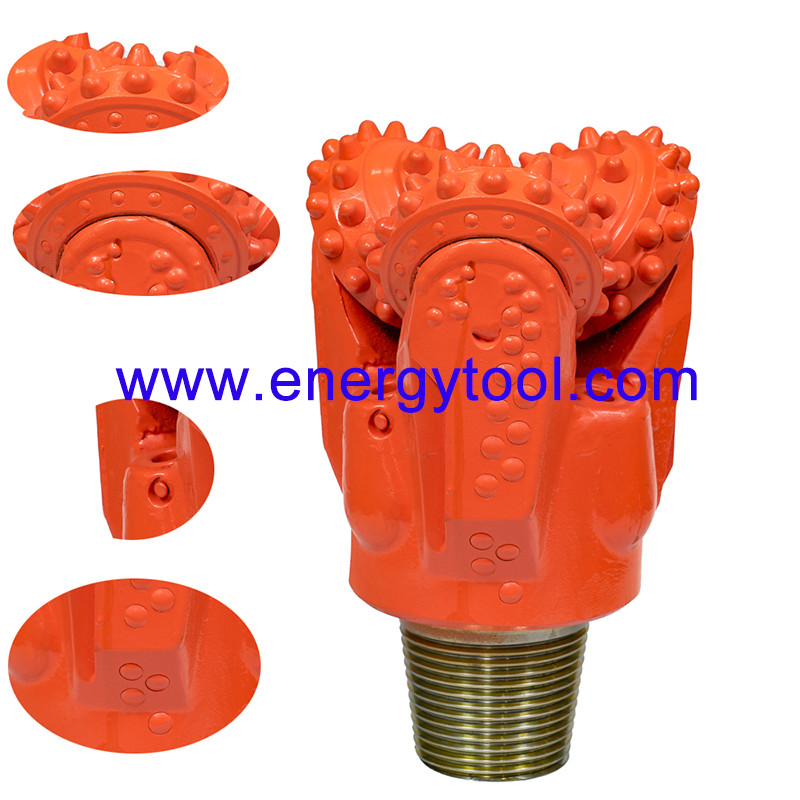

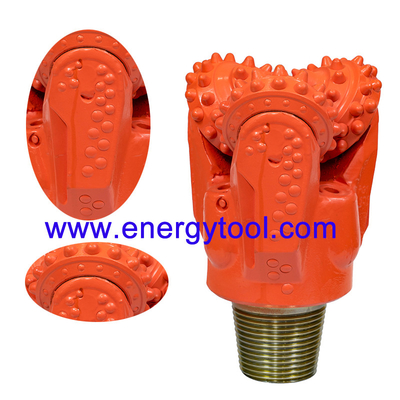

トライコーンビット 7-5/8インチ TCIローラーコーンビット IADC 435
記述
トリコーンビット (Tricone bit) は,ドリリング産業の穴を掘るツールです. トリコーンビットの主な部分は,タンステンカービッド挿入またはミールドットである歯です.掘削作業で底の穴の岩を切り取るためにこの機械的なドリルは,その回転運動と歯によって発生する機械的摩擦に依存して,ドリリング中に岩の表面を効果的に除去します.主な目的は,回転式ドリルストリングから得られる電力を利用し,掘削泥の供給です.井戸を深める過程を容易にする.
針が回るにつれ,トライコンの歯は岩石形成に接触し,切り削り,粉砕し,掻き削りすることで 徐々に岩石を根絶する.歯 と 岩 の 表面 の 間 で 生じる 機械 的 摩擦 は,岩 の 切断 材 を 効率 的 に 除去 する こと に 役立ち ますこの連続した掘削と泥循環の過程により,井戸は徐々に深化することが可能になります.
仕様:
| 製品仕様 | ||||||||
| 製品名 | 7 5/8 インチ,TCI トライコーンビット | |||||||
| サイズ | 7 5/8インチ 200mm | |||||||
| 歯の種類 | TCI / タングランカービッド挿入物 | |||||||
| 接続 | 4 1/2インチ API レグ | |||||||
| ローヤリング | ゴム密封型ローラーベアリング | |||||||
| ノズル | 3つのジェットノズル&センタージェット | |||||||
| 適用する | 水井,石油井,HDD,探査など | |||||||
| 体重 | 45KGS | |||||||
| 証明書 | API7-1,SY/T5164,ISO9001:2008 | |||||||
| 推奨 さ れる 岩 形 | ||||||||
| 高圧縮強度と高磨力を持つ硬いから非常に硬い岩石,例えば石灰岩,ドロマイト,砂岩,チェートなど. | ||||||||
| 適用のための推奨ドリリングパラメータ | ||||||||
| タイプ&IADCコード | 417 | 437 | 447 | 517,527 | 537,547 | 617,627 | 637,647 | 737,837 |
| WOB (KN/mm) | 0.35~090 | 0.35~095 | 0.35~1.00 | 0.35~1.05 | 0.35~1.05 | 0.35~1.05 | 0.70~1.20 | 0.70~1.20 |
| RPM ((r/min) | 140~70 | 140~60 | 140~60 | 120〜50 | 110~40 | 80~40 | 70~40 | 70~40 |
トライコンの質は?
トライコンの特徴は,以下の通り,独自のパスポートが付属していることです:
申請
どのタイプのトライコンを選ぶかは 掘り出す地質と 掘り出す穴の直径によって決まります The International Association of Drilling Contractors (IADC) have developed an easy use step system to choose the right tricone for your geology with additional features such as bit protection for longer production life.
| TRICONE BIT ウルグランカービード挿入物 | ||
| 形式 | パフォーマンス | 適用する |
| シゼール | プラスチック 岩 の 高い 浸透 率 | プラスチック ロック 柔らかい& 中間硬い |
| 角形 | 折りたたみと回転抵抗が高く | 脆い岩 硬度 中等 |
| ボール | 非常に高い断裂耐性 | 脆い岩 硬度 中等 |
軸承の種類
トリコーン・ドリリング・ビットには主に3種類のベアリング・デザインが用いられる.
標準オープンベアリングロールビット:
この型には前列のボールベアリングと後列のローラーベアリングがあります.
• 密封されたベアリングロール
これらのビットには,ローヤリングの冷却のための油脂貯蔵庫を持つOリングシールがあります.シールシールは,ローヤリングを保護するために泥や切断から障壁として機能します.
• ローラービット ローラービット
鼻ベアリング,Oリングシール,最大性能のためのレースです.
IADCコード
IADCコードは,どの種類の岩が必要かを説明することを容易にする.
最初の3桁は,掘削のために設計された形状と,使用されたベアリング/シールデザインによって,ビットを分類します.
12 と 3 を指定する鋼歯のビット柔らかい形は1個 2個 中型形は3個 硬い形は3個
コード 4, 5, 6, 7 と 8 は,指定するタングステン炭化物 挿入ビット形状の硬さは異なるが,4は最も柔らかい,8は最も硬い
形成の種類
典型的な形成とそのIADC参照は以下の図で示されています.
1 & 4 粘着性層と低圧強度のある柔らかい構造物,例えば粘土,マール.
1 & 4 マルル,塩,アンヒドライト,シェールなどの低圧縮強さの柔らかい構造物.
5 圧縮強度が低い柔らかから中程度の構造で,砂,シェール,チョークなどの硬い層が交差している.
2 または 6 圧縮強度が高いから非常に高い中堅から硬い密度の高い構造物だが,砂岩,泥石,砂岩,石灰岩などの不磨性層や小磨性層がある.ドロマイトとアンヒドライト.
3 または 7 圧縮強度が非常に高く,砂岩や泥岩などの磨砂性層がある硬くて密集した岩層.
8 クォーツイト や 火山 岩 の よう な 極めて 硬く 磨きやすい 岩体.
IADCコード- 桁 最初の3桁は,掘削のために設計された形状と,使用された軸承/シール設計によって,ビットを分類します.
第1桁12 と 3 を指定する鋼歯のビット柔らかい形は1個 2個 中型形は3個 硬い形は3個
4, 5, 6, 7 と 8 を指定タングステンカルバイド4 は最も柔らかい 8 は最も硬い.
2桁目12, 3, 4 は,次の分解です.形成1は最も柔らかい,4は最も硬いです
第3桁この数字はビットを軸承/シールタイプ次のとおりです
標準的な開いたベアリングローラービット
air-cooled Standard open bearing roller bit with gauge protection which is defined as carbide inserts in the heel of the cone Sealed roller bearing bit Sealed roller bearing bit with gauge protection Journal sealed bearing bit Journal sealed bearing bit with gauge protection.
第4桁次の文字コードは,4桁の位置で表示されます.追加機能: A. 空気用 R. 強化溶接器 C. センタージェット S. 標準鋼歯 D. 偏差制御 X. チェイセル挿入 E. 拡張ジェット Y. 円形挿入 G. エクストラゲージ保護 Z. その他の挿入形 J.ジェット・デフレクション
