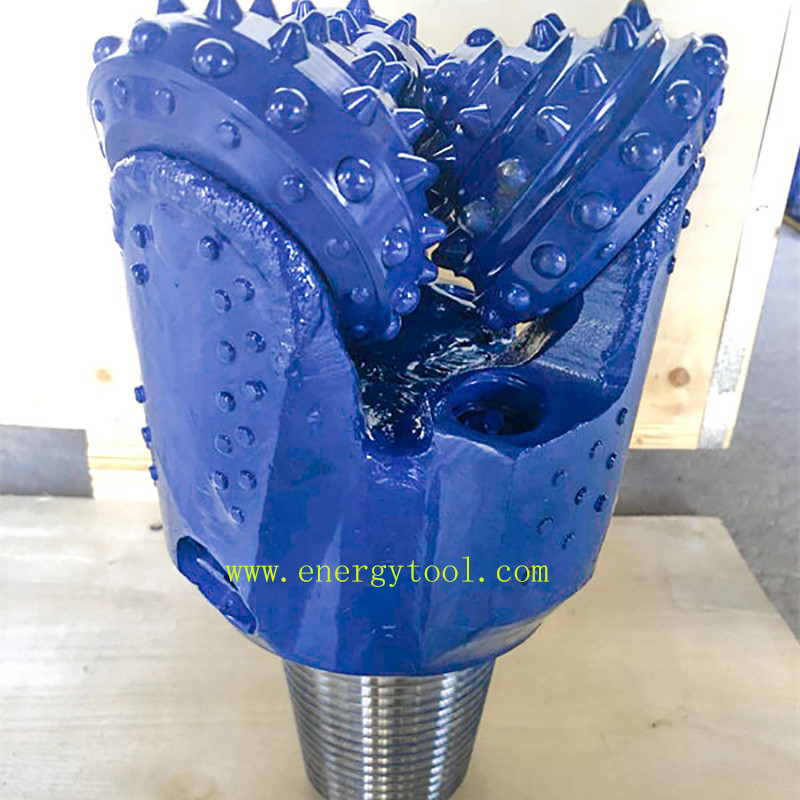

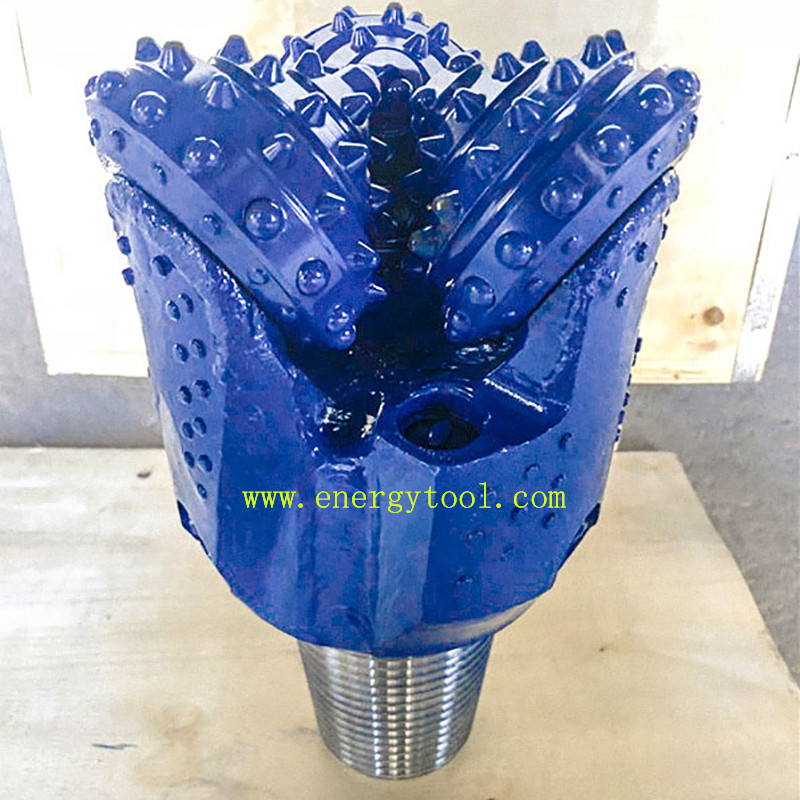

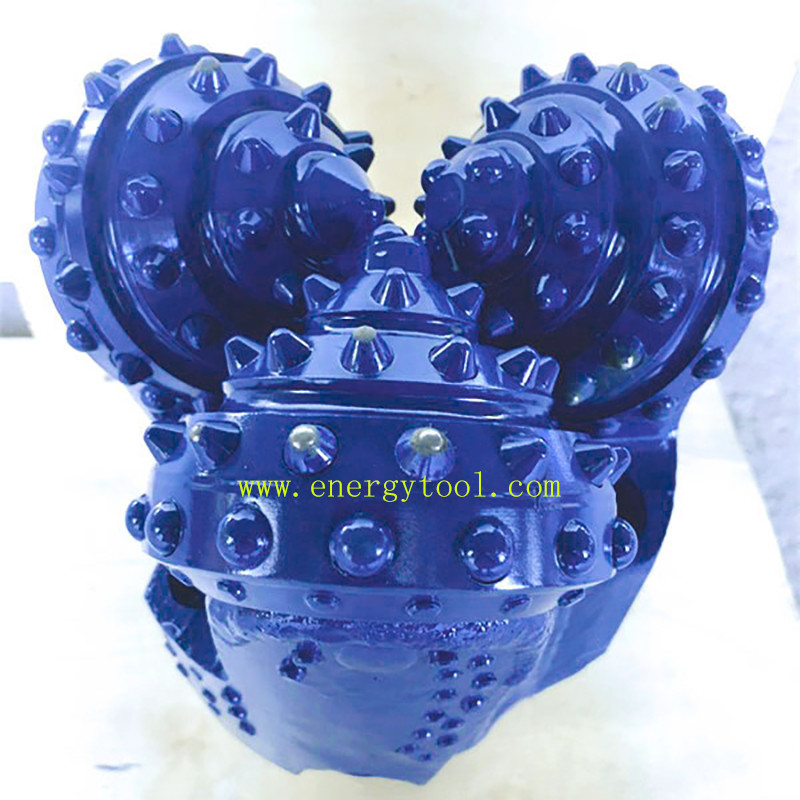

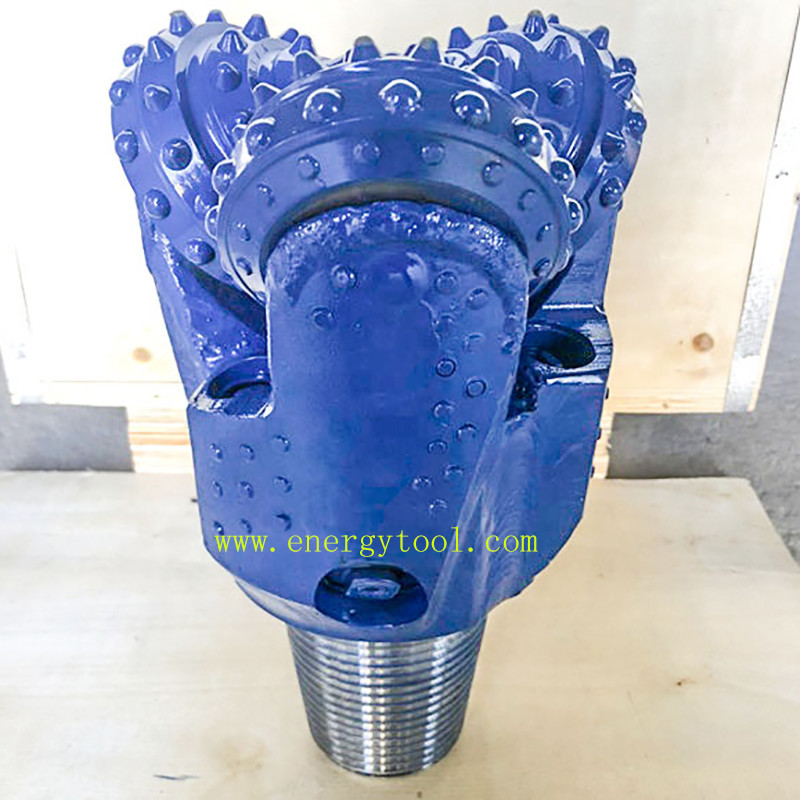

ローラーコーンビット 10-5/8インチ TCIトライコーンビット IADC 436 APIピン6-5/8

ローラーコーンビット 10-5/8インチ TCIトライコーンビット IADC 436 APIピン6-5/8

記述

トリコーンビットは,底穴の組み立ての一部として,掘削作業において重要な役割を果たします.この機械 的 掘削 器 は,回転 と その 歯 に よっ て 発生 する 機械 的 摩擦 に 頼っ て 掘削 の 間 に 岩 の 表面 を 根絶 するその主な目的は,回転するドリルストリングと泥の供給によって生成される力を利用し,この力を効果的に利用し,井戸の深化プロセスを容易にすることです.

仕様:

トライコンの質は?

• Tricone Bit IADCコード パスポート
• Tricone Bit TCI & スチール歯のオプション
• トライコーンビット 足首の列にワルフスタンカービッドの挿入物
• トライコーンビット コンスボースにバルブリンカルビードを塗装
• Tricone Bit ダイヤで覆われた,コンスのゲージのワルフタンカービッド挿入物
• 脚のシャツテイルにトライコーンビットワルフスタンカービッドの挿入物
• トライコーンビット コーンを清めるための追加の中央ノズル

トライコンの特徴は,以下の通り,独自のパスポートが付属していることです:

• 円形の仕様
• 製造者によって署名された品質スタンプ
• 最良の性能を得るために推奨される掘削パラメータ:
• ビット重量
• 回転速度
• 洗浄量

申請

• 地質技術調査
• 鉱山探査と探査
• 地質技術機器
• 地理学

どのタイプのトライコンを選ぶかは 掘り出す地質と 掘り出す穴の直径によって決まります The International Association of Drilling Contractors (IADC) have developed an easy use step system to choose the right tricone for your geology with additional features such as bit protection for longer production life.

軸承の種類
トリコーン・ドリリング・ビットには主に3種類のベアリング・デザインが用いられる.

標準オープンベアリングロールビット:
この型には前列のボールベアリングと後列のローラーベアリングがあります.
• 密封されたベアリングロール
これらのビットには,ローヤリングの冷却のための油脂貯蔵庫を持つOリングシールがあります.シールシールは,ローヤリングを保護するために泥や切断から障壁として機能します.
• ローラービット ローラービット
鼻ベアリング,Oリングシール,最大性能のためのレースです.


IADCコード

IADCコードは,どの種類の岩が必要かを説明することを容易にする.
最初の3桁は,掘削のために設計された形状と,使用されたベアリング/シールデザインによって,ビットを分類します.
12 と 3 を指定する鋼歯のビット柔らかい形は1個 2個 中型形は3個 硬い形は3個
コード 4, 5, 6, 7 と 8 は,指定するタングステン炭化物 挿入ビット形状の硬さは異なるが,4は最も柔らかい,8は最も硬い


形成の種類

典型的な形成とそのIADC参照は以下の図で示されています.
1 & 4 粘着性層と低圧強度のある柔らかい構造物,例えば粘土,マール.

1 & 4 マルル,塩,アンヒドライト,シェールなどの低圧縮強さの柔らかい構造物.

5 圧縮強度が低い柔らかから中程度の構造で,砂,シェール,チョークなどの硬い層が交差している.

2 または 6 圧縮強度が高いから非常に高い中堅から硬い密度の高い構造物だが,砂岩,泥石,砂岩,石灰岩などの不磨性層や小磨性層がある.ドロマイトとアンヒドライト.

3 または 7 圧縮強度が非常に高く,砂岩や泥岩などの磨砂性層がある硬くて密集した岩層.

8 クォーツイト や 火山 岩 の よう な 極めて 硬く 磨きやすい 岩体.


IADCコード- 桁 最初の3桁は,掘削のために設計された形状と,使用された軸承/シール設計によって,ビットを分類します.

第1桁12 と 3 を指定する鋼歯のビット柔らかい形は1個 2個 中型形は3個 硬い形は3個
4, 5, 6, 7 と 8 を指定タングステンカルバイド4 は最も柔らかい 8 は最も硬い.

2桁目12, 3, 4 は,次の分解です.形成1は最も柔らかい,4は最も硬いです

第3桁この数字はビットを軸承/シールタイプ次のとおりです
標準的な開いたベアリングローラービット
air-cooled Standard open bearing roller bit with gauge protection which is defined as carbide inserts in the heel of the cone Sealed roller bearing bit Sealed roller bearing bit with gauge protection Journal sealed bearing bit Journal sealed bearing bit with gauge protection.

第4桁次の文字コードは,4桁の位置で表示されます.追加機能: A. 空気用 R. 強化溶接器 C. センタージェット S. 標準鋼歯 D. 偏差制御 X. チェイセル挿入 E. 拡張ジェット Y. 円形挿入 G. エクストラゲージ保護 Z. その他の挿入形 J.ジェット・デフレクション
