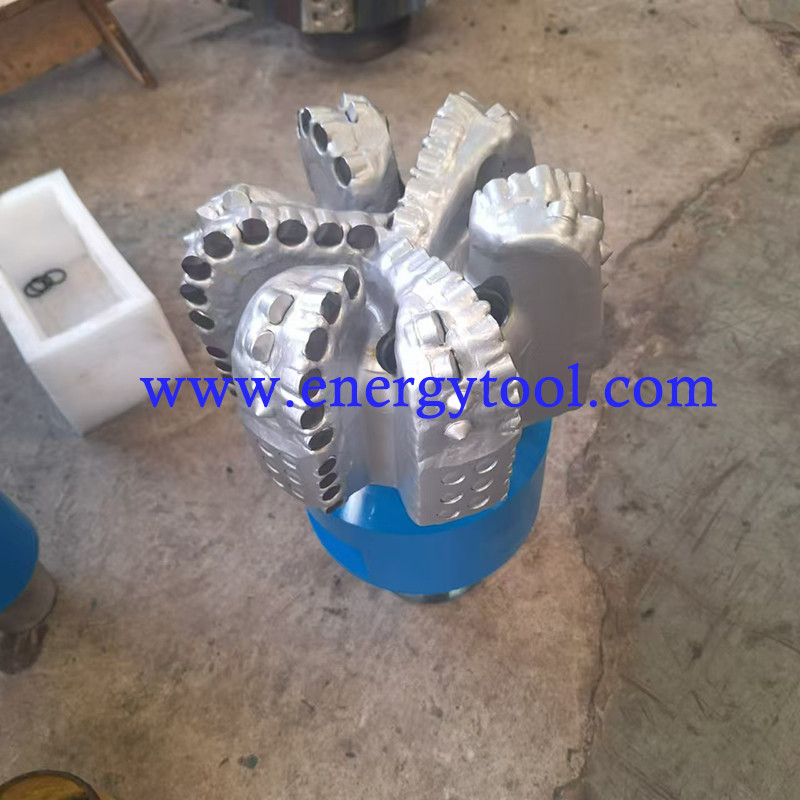

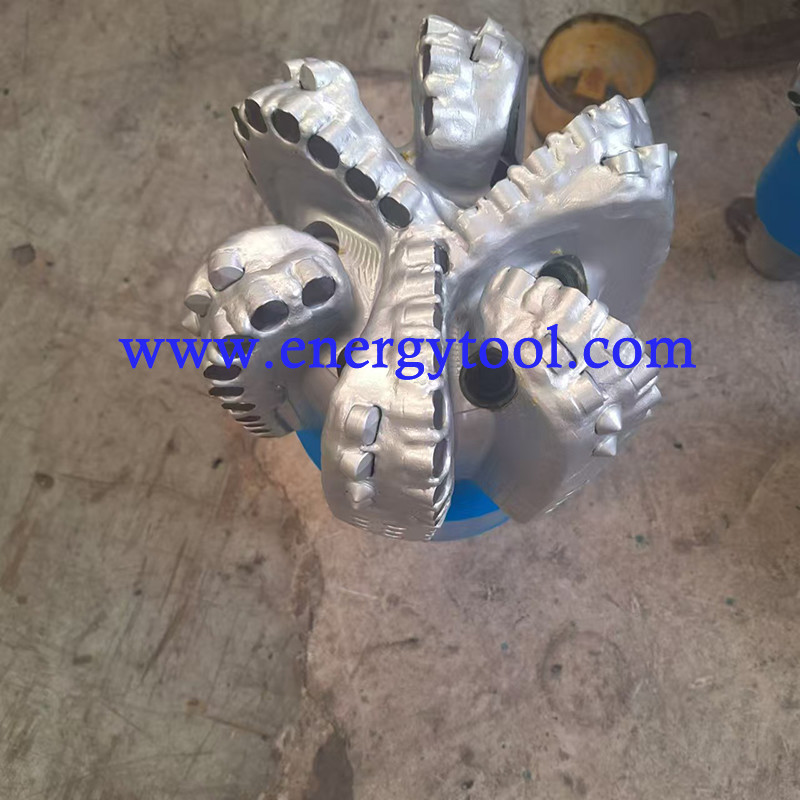

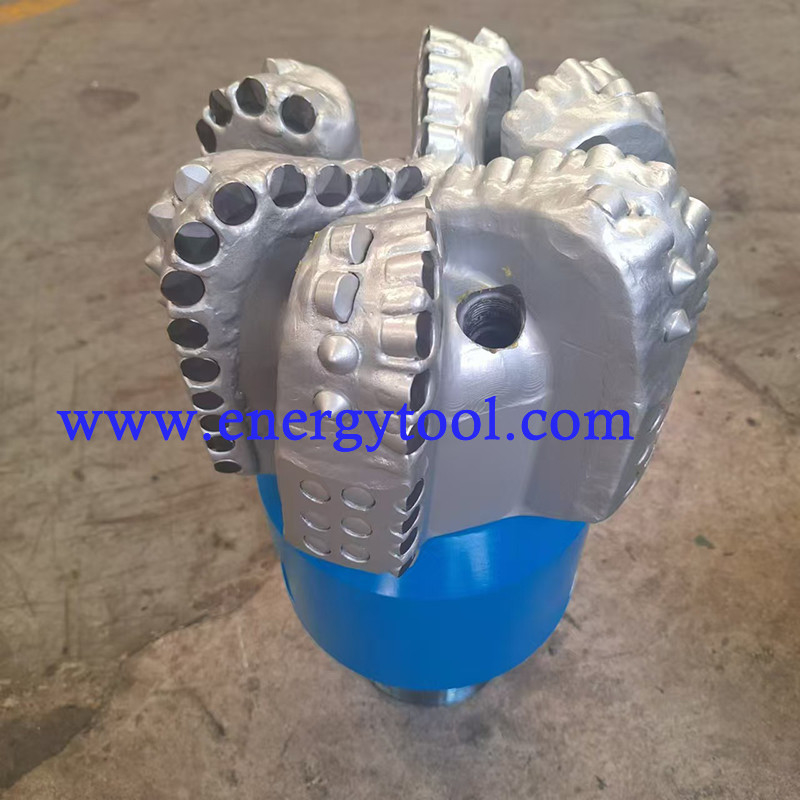

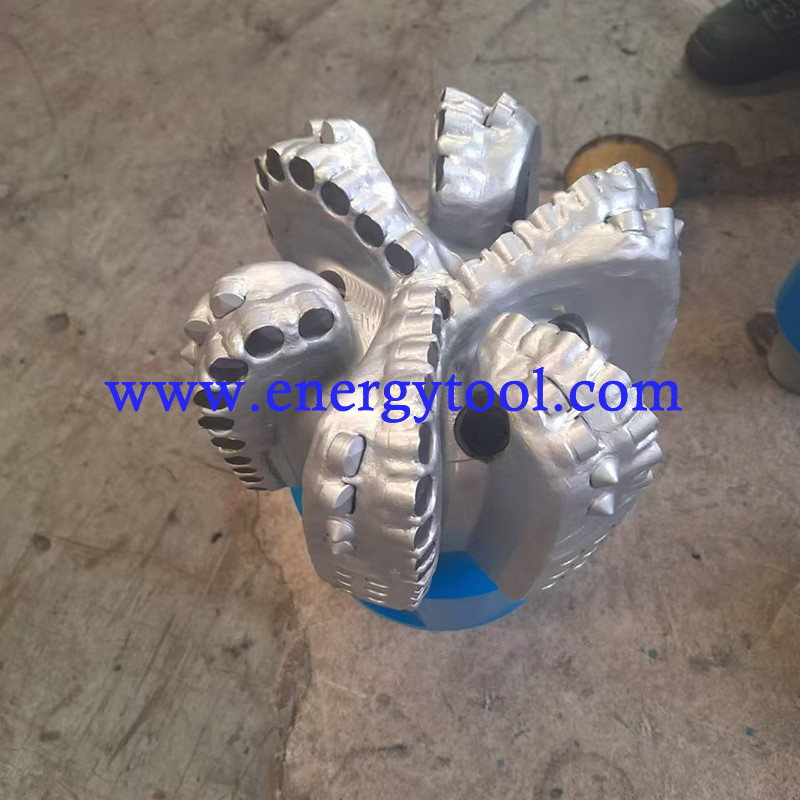

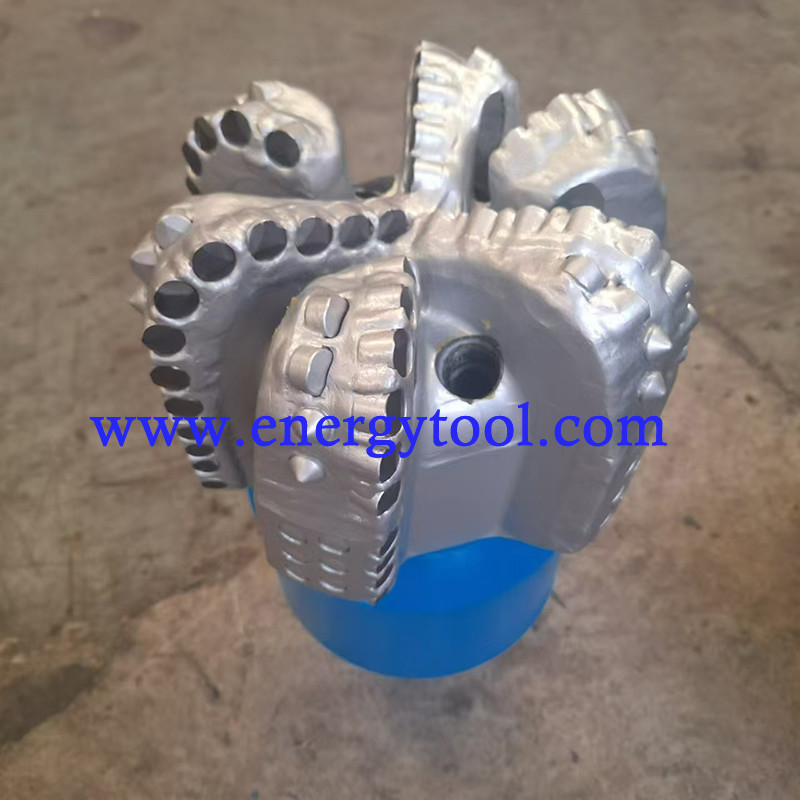

ハードロック 8.5インチ ダイヤモンド PDC ドリルビット 石油掘削井戸用

5-1/2インチ ダイヤモンド PDC ドリルビット オイル井戸掘削リグビット

1. 説明:

  ダイヤモンド PDC ビットは、「多結晶ダイヤモンドコンパクト」（PDC）技術の力を活用しています。この高度なダイヤモンド材料は、石油掘削作業におけるドリルビットの効率と寿命に革命をもたらします。


S616 PDC ドリルビットは、固定ヘッドツールとして優れており、統一された実体としてシームレスに動作し、掘削作業全体で揺るぎない信頼性の高い性能を保証します。

PDC ドリルビットの選択では、カッター密度、サイズ、ビットプロファイル、ブレードタイプなどの重要な要素が、さまざまな掘削条件下での性能に影響を与える重要な要素となります。

当社の PDC ビットは API 規格に厳密に準拠しており、掘削作業とのシームレスな互換性を保証します。これらのビットは、3 ～ 22 インチのサイズで、3 ～ 9 枚のブレードがあり、特定のニーズと予算に合わせてさまざまなカッター分類を提供しています。

2. 仕様:


S616 や M616 などの PDC ビットは、6 枚ブレードのスチールまたはマトリックスボディと 16mm のメインカッターで指定されています。IADC コードは、ビットが硬質、軟質、または特定のプロファイル地層に適しているかどうかを示し、追加の洞察を提供します。
したがって、IADC 323 は PDC ドリルビットの異なる意味を持っています。





3. PDC ドリルビットプロファイル




4. ドリルビット PDC カッター


ドリルビットの中心には、主にせん断作用を使用して岩石に直接作用する多結晶ダイヤモンド複合材 (PDC) カッターがあります。井戸の過酷な環境では、PDC カッターは頻繁な加熱と冷却サイクルを受け、大きな課題となります。
熱安定性が向上し、熱劣化が少ない PDC カッターは、より高い掘削速度 (ROP) と耐摩耗性を示す傾向があります。したがって、これらのカッターを最適化することは、効率を最大化するために不可欠です。

5. PDC ドリルビットノズル


PDC ドリルビットノズルは、切削領域をクリアし、多結晶ダイヤモンド複合材 (PDC) カッターを冷却するのに役立ちます。
これらのノズルの効果的な配置と、それらが設定されている角度は、ドリルビットの性能効率に重要な役割を果たします。
流体チャネルもノズルの配置を補完し、切削物の除去を改善します。




6. スチールボディ PDC ビット


PDC ビットのスチールボディは、マトリックスボディの反対です。高衝撃荷重に耐えることができますが、より柔らかく、保護機能がありません。鋼の強度と延性は、スチールビットボディに高い耐衝撃性を与えます。
スチールボディは、マトリックスボディよりも大幅に強力です。
スチールビットの利点は、摩耗または損傷したカッターを非常に簡単に交換できるため、何度も簡単に再構築できることです。これは、低コストの掘削環境のオペレーターにとって特に有利です。

材料容量と準拠規格




PDC ドリルビットの鋼材は、AISI 4145H 合金構造用鋼です。

‌AISI 4145H 合金構造用鋼‌: これは、石油掘削ツール、特に高耐久性ドリルパイプの製造に特別に使用される鋼です。AISI 4145H 鋼は、優れた耐摩耗性と靭性を備え、高圧および高温環境に耐えることができ、深井戸および超深井戸掘削作業に適しています‌45。

材料組成:
