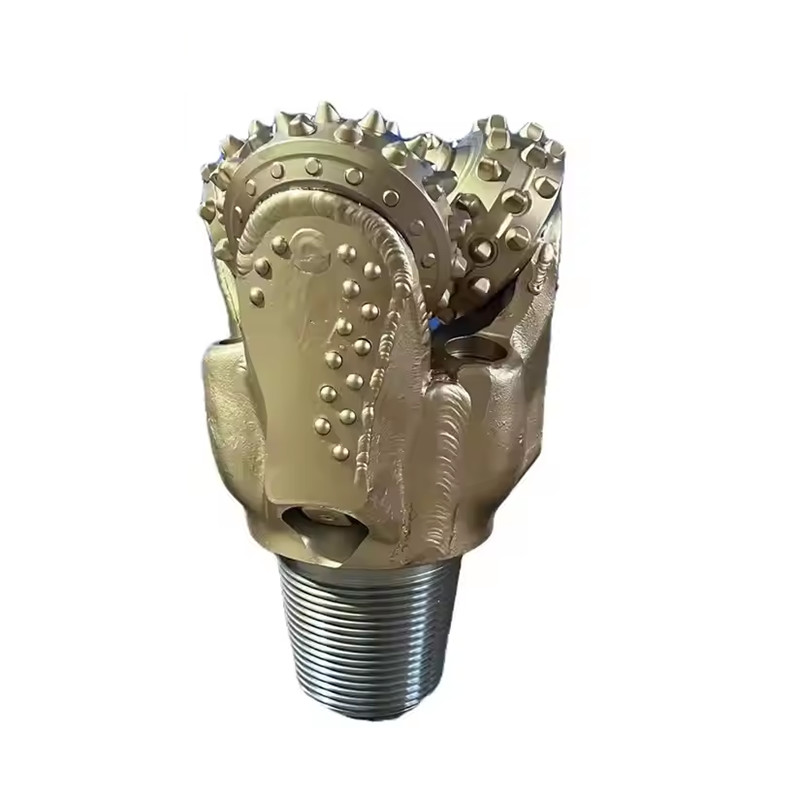

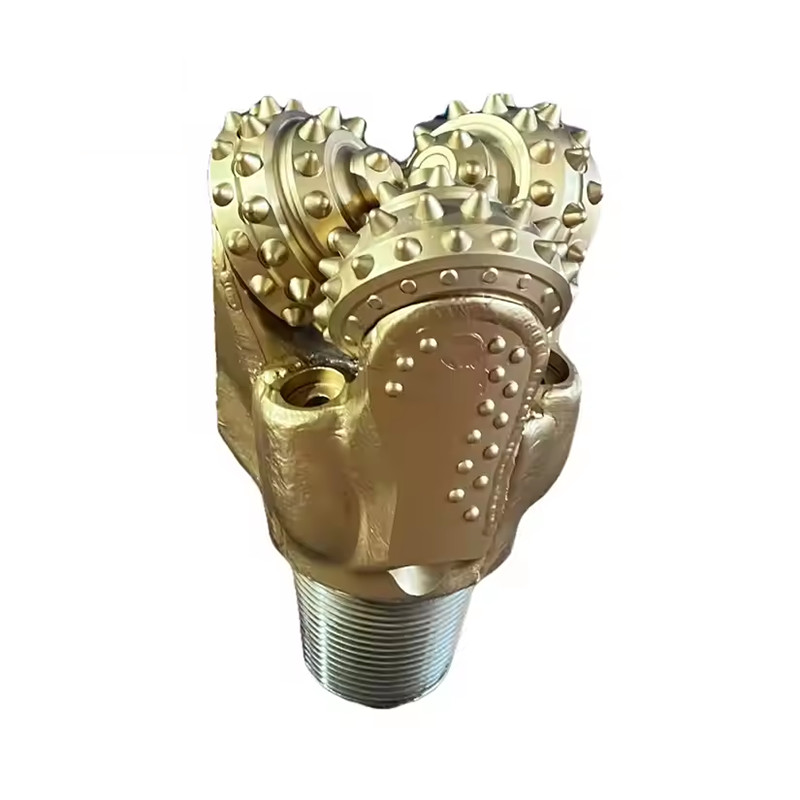

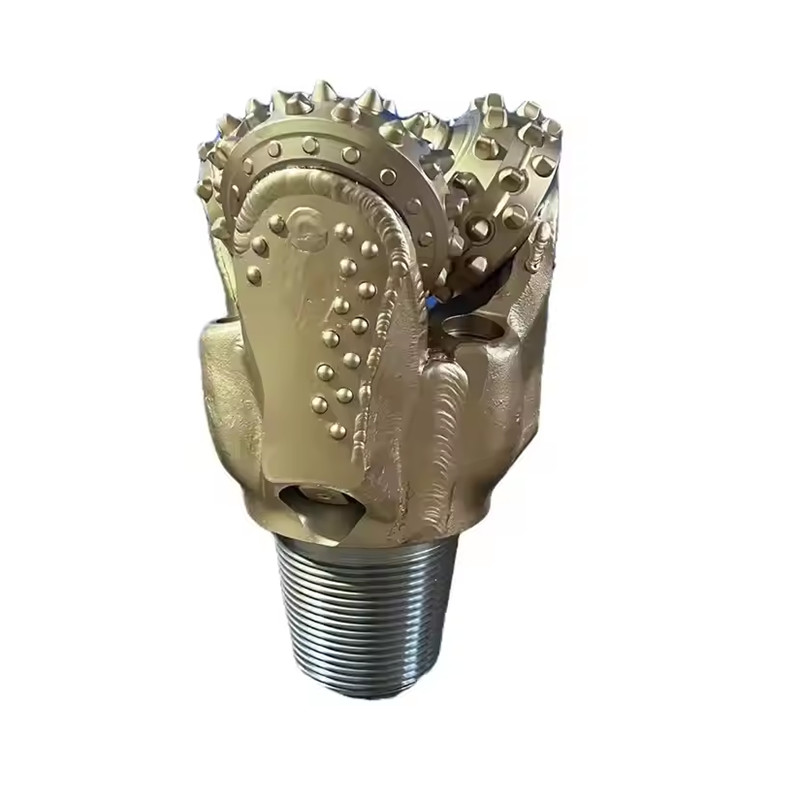

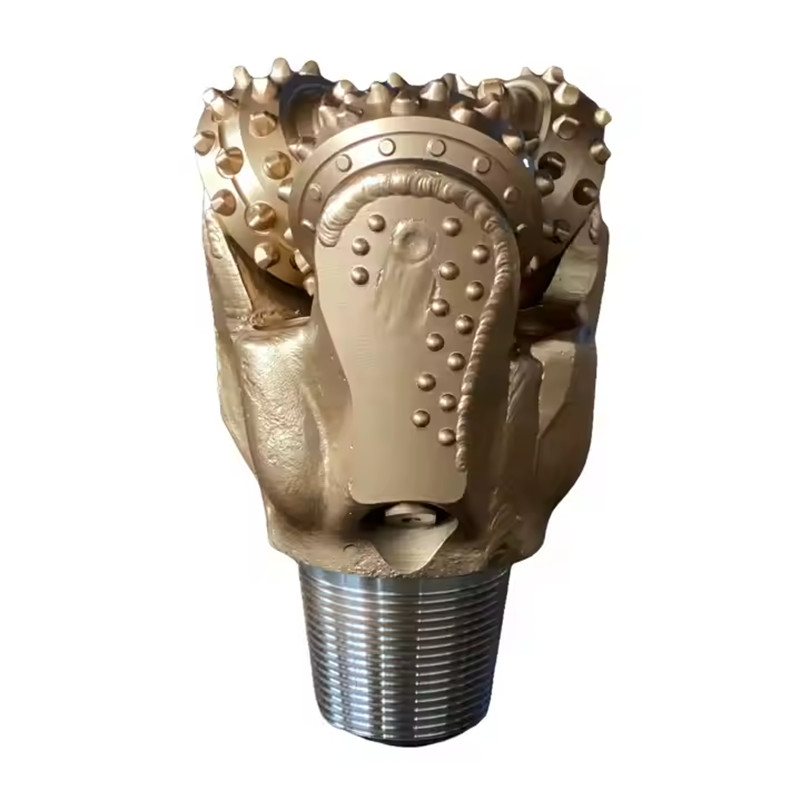

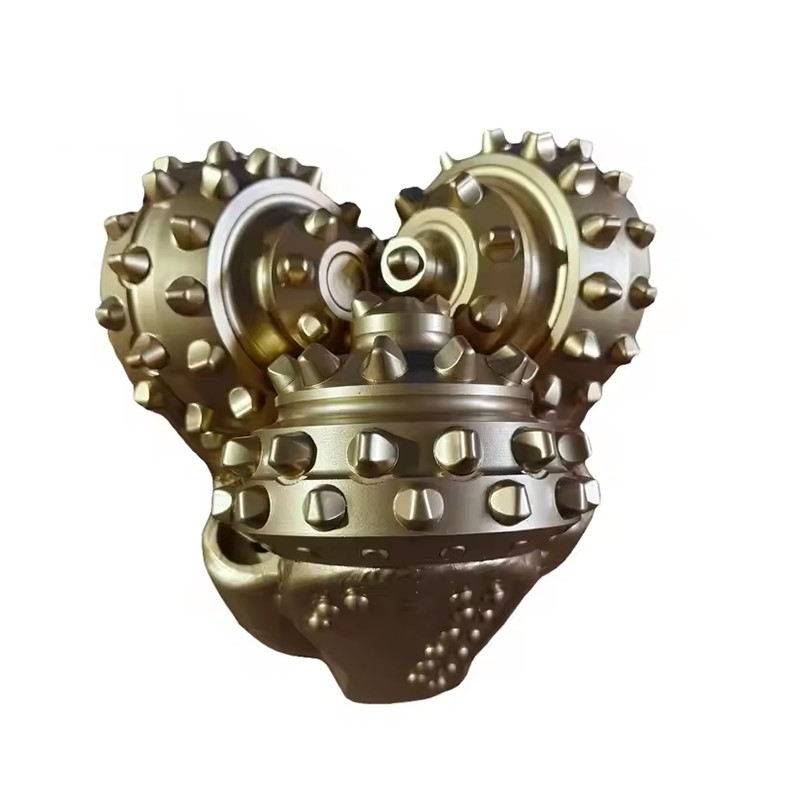

ローラーコーンビット 石油・ガス・水掘削用ローラーコーンビット

説明

トリコンビットは、掘削作業で使用されるボトムホールアセンブリの不可欠なコンポーネントです。この機械式ドリルビットは、回転運動と歯によって生成される機械的摩擦を利用して、掘削中に岩盤表面を除去します。その目的は、回転するドリルストリングと泥供給からのエネルギーを活用し、この力を効果的に適用して坑井の深化を促進することです。

仕様 :

用途

• 地質調査
• 鉱物探査・試掘
• 地質計測
• 地球物理学

どのタイプのトリコンを選択するかは、掘削している地質と掘削している孔径によって異なります。国際掘削請負業者協会（IADC）は、地質に適したトリコンを選択するための使いやすいステップシステムを開発しました。これにより、生産寿命を延ばすためのビット保護などの追加機能も利用できます。

ベアリングタイプ
トリコン掘削ビットには、主に3種類のベアリング設計が使用されています。

・標準オープンベアリングローラービット：
これらのビットでは、コーンは自由に回転します。このタイプのビットは、フロント列にボールベアリング、バック列にローラーベアリングを備えています。
・シールドベアリングローラービット
これらのビットは、Oリングシールとグリースリザーバーを備えており、ベアリングの冷却を行います。シールは、泥や切りくずの侵入を防ぎ、ベアリングを保護します。
・ジャーナルベアリングローラービット
これらのビットは、オイル/グリース冷却専用で、ノーズベアリング、Oリングシール、およびレースを備えており、最高の性能を発揮します。


IADCコード

IADCコードは、必要なロックビットの種類をより簡単に説明できるようにします。
最初の3桁は、ビットが掘削するように設計されている地層と使用されているベアリング/シール設計に従ってビットを分類します。
1、2、および3は、スチール製歯ビットを指し、1は軟質、2は中硬質、3は硬質地層を意味します。
コード4、5、6、7、および8は、タングステンカーバイドインサートビットを指し、地層の硬度に応じて異なり、4が最も軟質、8が最も硬質です。


地層タイプ
以下は、一般的な地層とそのIADC参照を示しています。
1 & 4 粘土、泥岩などの、粘着層があり圧縮強度が低い軟質地層。

1 & 4 泥岩、岩塩、硬石膏、頁岩などの、圧縮強度が低い軟質地層。

5 砂岩、頁岩、チョークなどの、圧縮強度が低く、硬い層が挟まれた軟質～中硬質地層。

2 または 6 頁岩、泥岩、砂岩、石灰岩、ドロマイト、硬石膏などの、圧縮強度が非常に高いが、非摩耗性またはわずかに摩耗性のある中硬質緻密地層。

3 または 7 シルト岩、砂岩、泥岩などの、圧縮強度が非常に高く、一部摩耗性のある硬質緻密地層。

8 石英岩や火山岩などの、非常に硬く摩耗性の高い地層。


IADCコード - 数字 最初の3桁は、ビットが掘削するように設計されている地層と使用されているベアリング/シール設計に従ってビットを分類します。

最初の数字 1、2、および3は、スチール製歯ビットを指し、1は軟質、2は中硬質、3は硬質地層を意味します。
4、5、6、7、および8は、タングステンカーバイドインサートビット

を指し、地層の硬度に応じて異なり、4が最も軟質、8が最も硬質です。2番目の数字 1、2、3、および4は、地層

のさらなる内訳であり、1が最も軟質、4が最も硬質です。3番目の数字 この数字は、ベアリング/シールタイプ
に従ってビットを分類します。
標準オープンベアリングローラービット 標準オープンベアリングローラービット、

空冷式 ゲージ保護付き標準オープンベアリングローラービット（コーンのかかと部分にカーバイドインサートで定義） シールドローラーベアリングビット ゲージ保護付きシールドローラーベアリングビット ジャーナルシールドベアリングビット ゲージ保護付きジャーナルシールドベアリングビット。4番目の数字 4番目の数字の位置で使用される以下の文字コードは、追加機能
