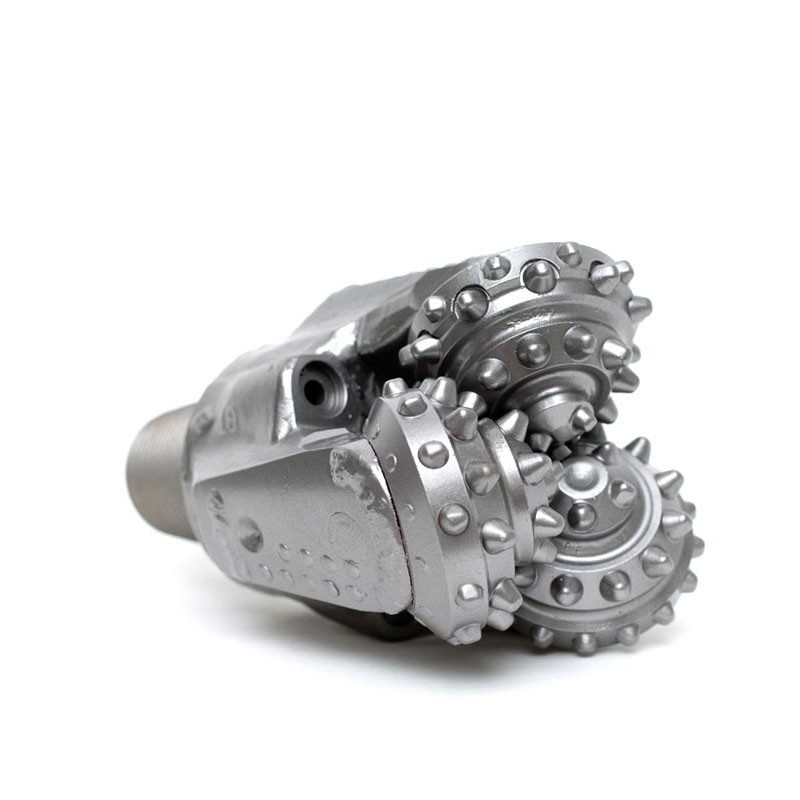

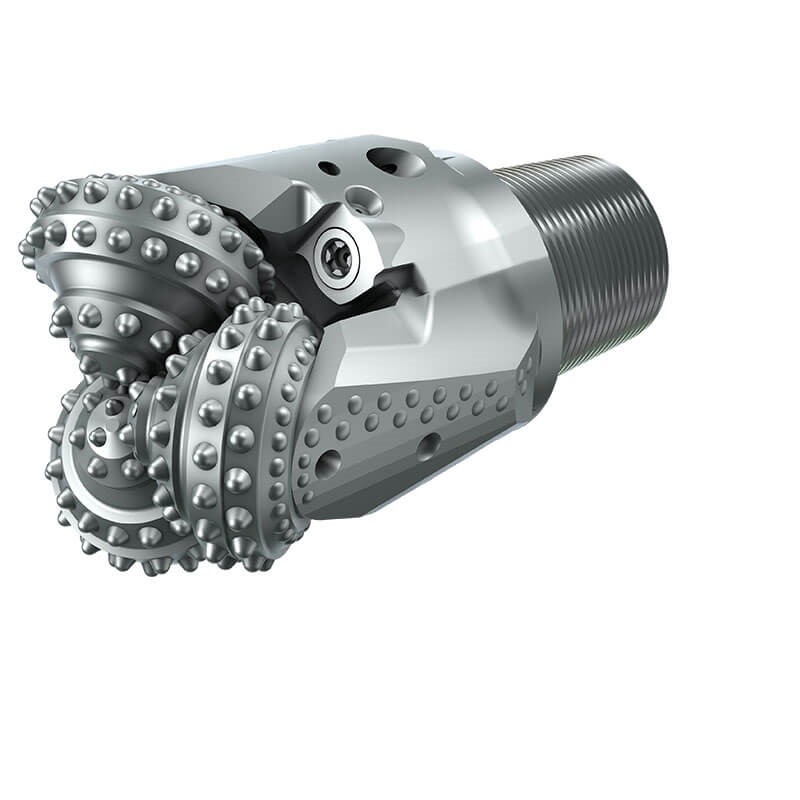

タングメン・カービッド 挿入歯 三角形岩穴 掘削用 採掘用 水井採掘用 掘削用

IADC分類

IADC分類システムは、設計と用途に関連する4文字のコードです。

最初の3文字は常に数字で、最後の文字は常にアルファベットです。

最初の数字はビットシリーズ、2番目の数字はビットタイプ、3番目の数字はベアリングとゲージ配置、4番目の（アルファベット）文字はビットの特徴を表します。

シリーズ

IADCシステムの最初の文字であるシリーズは、一般的な地層特性を定義し、ミルドトゥースビットとインサートタイプのビットを区別します。ローラーコーンロックビットを説明するために、8つのシリーズまたはカテゴリが使用されます。

シリーズ1から3はミルドトゥースビットに適用されます。

シリーズ4から8はインサートタイプのビットに適用されます。シリーズ番号が大きいほど、岩石の種類は硬く、研磨性が高くなります。

シリーズ1は、ミルドトゥースビットの最も柔らかい（最も簡単な掘削用途）を表します。

シリーズ3は、ミルドトゥースビットの最も硬く、最も研磨性の高い用途を表します。

シリーズ4は、インサートタイプのビットの最も柔らかい（最も簡単な掘削用途）を表します。

シリーズ8は、非常に硬く、研磨性の高いインサートタイプのビットの用途を表します。

残念ながら、IADCシステムでは岩石の硬度は明確に定義されていません。「硬い」砂岩や「中程度の柔らかさ」の頁岩などの意味は主観的であり、ある程度の解釈の余地があります。

したがって、情報は記述的な意味でのみ使用する必要があります。実際の岩石の硬度は、深度、過圧、多孔性など、定量化が難しい要因によって大きく異なります。

タイプ

IADC分類システムの2番目の文字は、ビットタイプ（インサートまたはミルドトゥース）を表し、地層の硬度を説明します。

タイプは1から4の範囲です。

ベアリング設計とゲージ保護

3番目のIADC文字は、ベアリング設計とゲージ保護の両方を定義します。

IADCは、ベアリング設計とゲージ保護の7つのカテゴリを定義しています。

1. 非密閉型ローラーベアリング（オープンベアリングビットとも呼ばれます）
2. 空冷ローラーベアリング（空気、フォーム、またはミスト掘削用途向けに設計）
3. 非密閉型ローラーベアリング、ゲージ保護
4. 密閉型ローラーベアリング
5. 密閉型ローラーベアリング、ゲージ保護
6. 密閉型摩擦ベアリング
7. 密閉型摩擦ベアリング、ゲージ保護。 「ゲージ保護」は、ビットがビットゲージを保護または強化する何らかの機能を備えていることを示していることに注意してください。機能の性質は指定していません。例として、ヒール列の位置（コーンの側面）に配置された特別なインサートや、ゲージ列のダイヤモンド強化インサートなどがあります。
