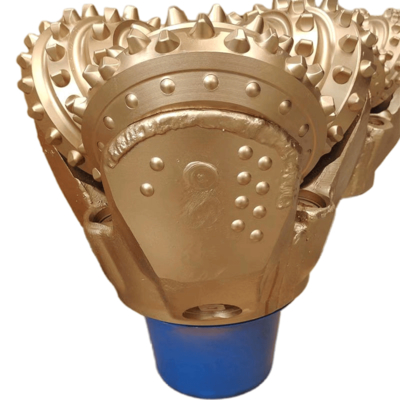

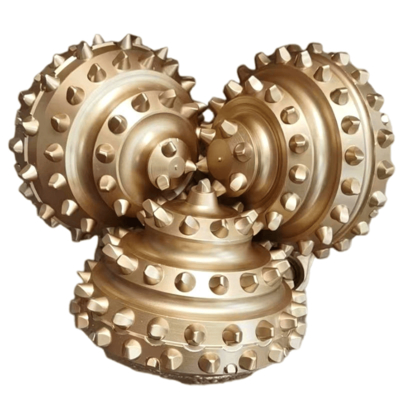

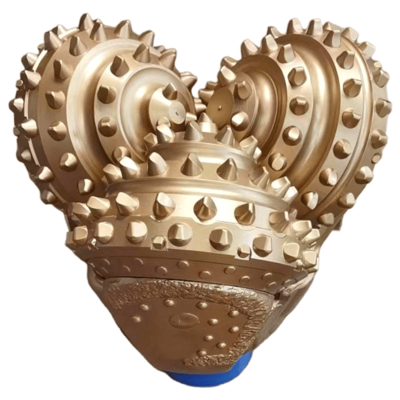

17-1/2インチ TCI歯 トリコーンビット 岩盤掘削工具

トリコーンビット 17-1/2インチ TCI ロックドリルツールの歯

1. 説明:

タングステンカーバイドインサート (TCI) トリコーンビットは、中硬度から硬質岩盤に使用され、非常に硬い岩盤用の球形インサートや、より柔らかい岩盤用の円錐形インサートなど、さまざまなカーバイドインサートを提供します。インサートの列数は、用途の種類と掘削する穴のサイズに直接関係しています。また、オープンベアリングとシールベアリングがあり、3種類のシャートテイル保護から選択できます。TCI はタングステンカーバイドインサートの略です。

2. トリコーンビットの仕様:

トリコーンビットは、岩石、石油採掘、水、または油井で使用されるタングステンカーバイドインサートを備えたロック掘削ツールです。このロック掘削ツールは、API 仕様に従って製造されており、API 認証製品です。タングステンカーバイド材料は非常に硬い材料であり、硬度はすべての材料の中でダイヤモンドよりも低いです。ダイヤモンドドリルビットと比較して、タングステンカーバイドドリルビットの価格は低いです。トリコーンビットは、API 規格によると、ローラーコーンビットと呼ばれます。

トリコーンビットは、岩石を切断するためにタングステンカーバイド材料の歯を使用しており、2つのタイプに分かれています。ローラーコーンビット溶接 TC ミルド歯と TCI インサートです。

3. トリコーンビットプロファイル

4 . トリコーン  ベアリングの種類

トリコーン掘削ビットには、主に 3 種類のベアリング設計が使用されています:

• 標準オープンベアリングローラービット:

これらのビットでは、コーンは自由に回転します。このタイプのビットは、前列にボールベアリング、後列にローラーベアリングを備えています。

• シールベアリングローラービット

これらのビットは、ベアリング冷却用のグリースリザーバーを備えた O リングシールを備えています。シールは、泥や切粉に対するバリアとして機能し、ベアリングを保護します

• ジャーナルベアリングローラービット

これらのビットは、ノーズベアリング、O リングシール、および最大の性能を発揮するためのレースを備えた、厳密にオイル/グリース冷却です。

5. 質問:

トリコーンドリルビットを選択する際に注意すべき点は何ですか？

• トリコーンビット IADC コードパスポート
• トリコーンビット  TCI & スチール歯オプション
• トリコーンビット  ヒール列に追加のタングステンカーバイドインサート
• トリコーンビット  コーンボディへのタングステンカーバイドコーティング
• トリコーンビット  コーンのゲージにダイヤモンドコーティングされたタングステンカーバイドインサート
• トリコーンビット  脚のシャートテイルにタングステンカーバイドインサート
• トリコーンビット  コーンを清掃するための追加の中央ノズル

トリコーンビット の特徴は、以下のように独自のパスポートが付属していることです:

• コーンの仕様
• ビットの製造と検査を行った担当者による品質スタンプ
• ビットから最高の性能を引き出すための推奨掘削パラメータ:
• ビット荷重
• 回転速度
• フラッシング量

どのタイプのトリコーンビット を選択する必要がありますか？

掘削している地質と掘削しているボーリングの直径によって異なります。国際掘削請負業者協会 (IADC) は、地質に適したトリコーンを選択するための使いやすいステップシステムを開発しており、生産寿命を延ばすためのビット保護などの追加機能も備えています。
