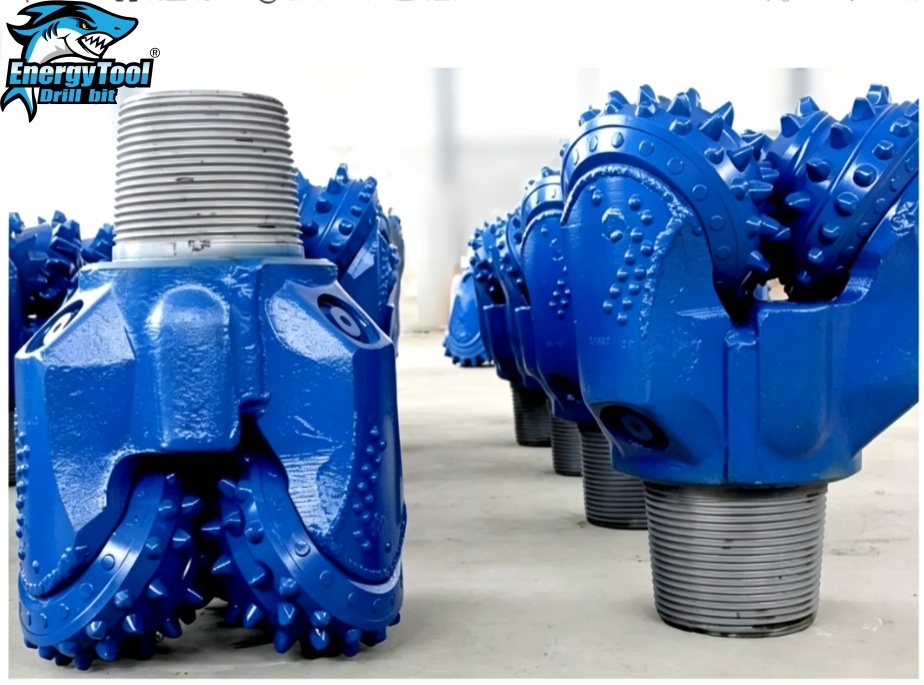

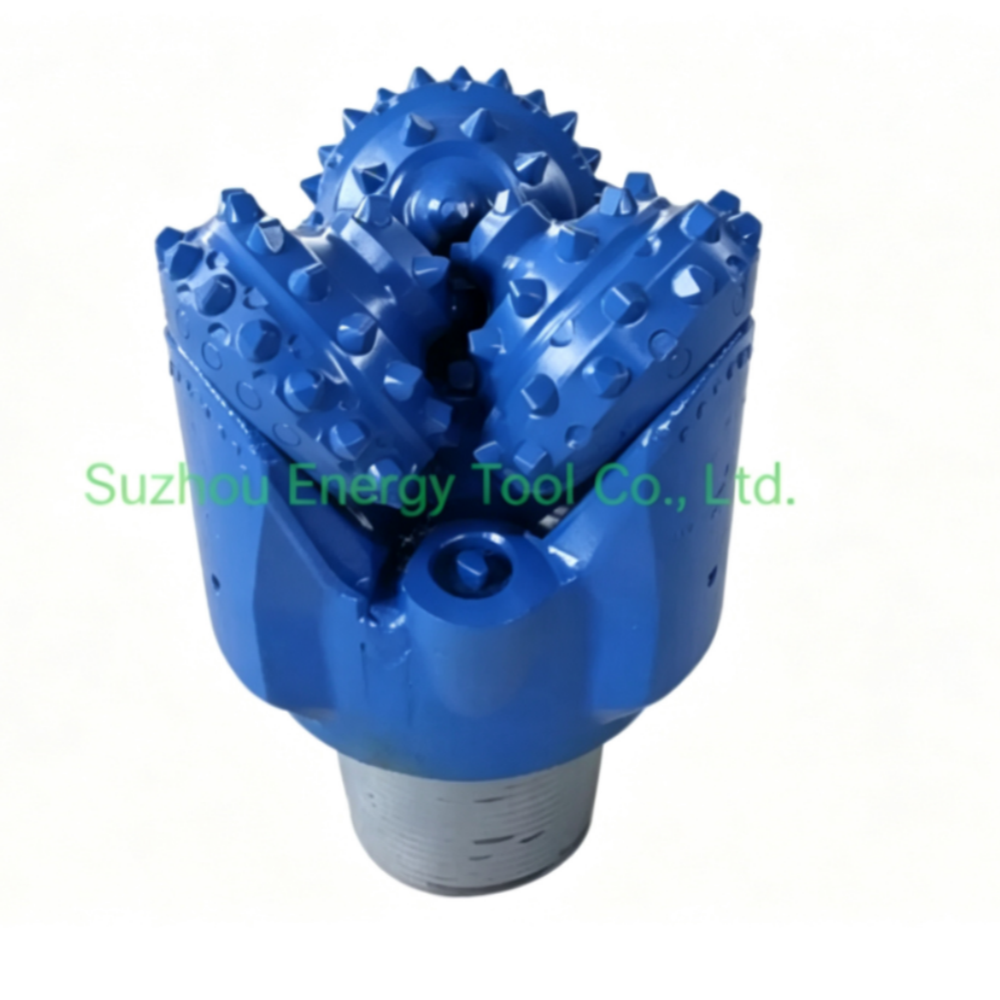

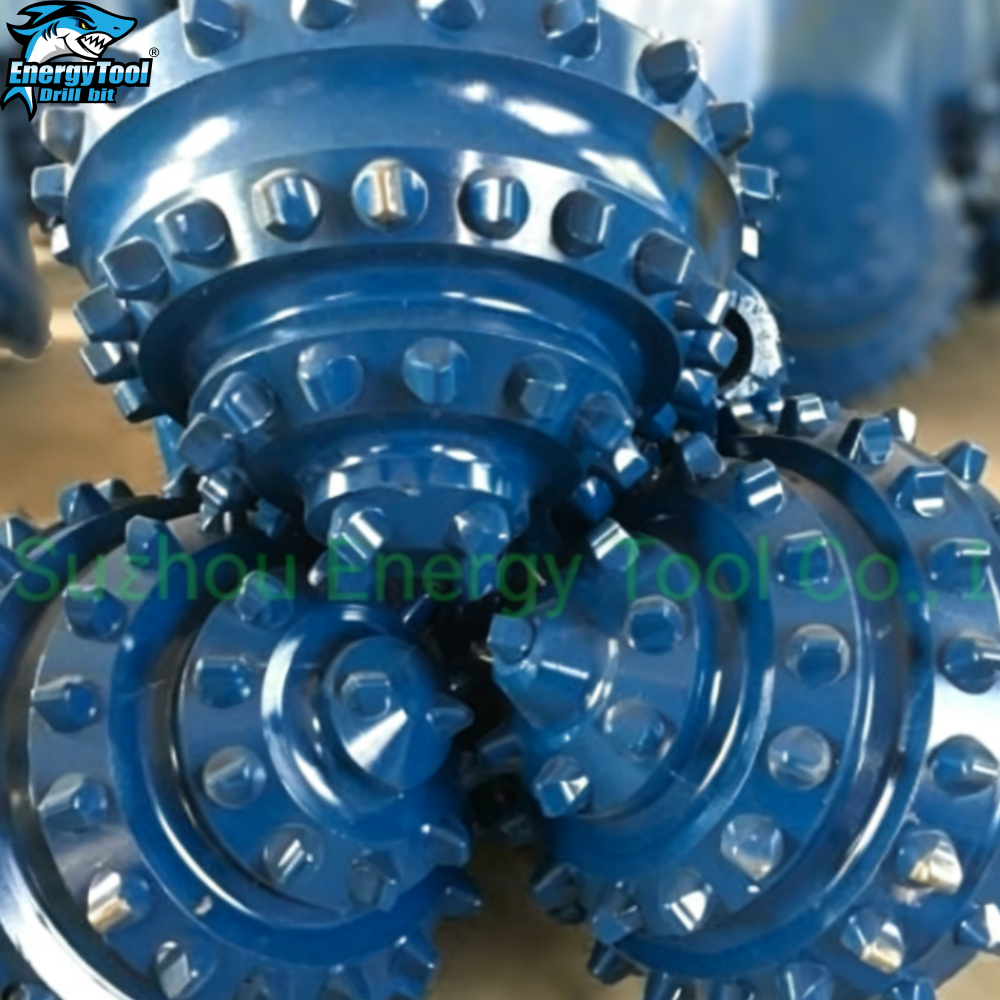

10 5/8 " IADC 537 TCI トリコーンドリル 岩のドリリングツール

ローラーコーンビット 10-5/8インチ TCI Triconeビット IADC 537 APIピン 6-5/8付き

説明

トライコーンビットは、ボトムホールアセンブリの一部として掘削作業において重要な役割を果たします。この機械式ドリルビットは、回転と歯によって発生する機械的摩擦に依存して、掘削中に岩盤表面を破壊します。その主な目的は、回転するドリルストリングと泥水供給によって生成されるパワーを活用し、この力を効果的に利用して坑井の深化プロセスを促進することです。

仕様：

トライコーンビットの品質を知る方法？

• トライコーンビットIADCコードパスポート
• トライコーンビットTCI＆スチール歯オプション
• トライコーンビットヒール列への追加タングステンカーバイドインサート
• トライコーンビットコーンボディへのタングステンカーバイドコーティング
• トライコーンビットコーンのゲージへのダイヤモンドコーティングタングステンカーバイドインサート
• トライコーンビット脚のシャークテールへのタングステンカーバイドインサート
• トライコーンビットコーンの清掃用追加センターノズル

トライコーンの特徴は、以下のパスポートが付属していることです。

• コーンの仕様
• 製造・検査担当者の署名入り品質スタンプ
• 最高のパフォーマンスを得るための推奨掘削パラメータ：
• ビット重量
• 回転速度
• フラッシング量

用途

• 地質調査
• 鉱業探査・試掘
• 地質計測
• 地球物理学

どのタイプのトライコーンを選択するかは、掘削している地質と掘削している孔径によって異なります。国際掘削請負業者協会（IADC）は、ビット保護などの追加機能により、地質に適したトライコーンを選択するための使いやすいステップシステムを開発しました。

ベアリングタイプ
トライコーン掘削ビットには、主に3種類のベアリング設計が使用されています。

標準オープンベアリングローラービット：
これらのビットでは、コーンは自由に回転します。このタイプのビットは、前面にボールベアリング、後面にローラーベアリングを備えています。
シールベアリングローラービット
これらのビットは、Oリングシールとグリースリザーバーを備えており、ベアリングの冷却を行います。シールは、泥や切り屑がベアリングに侵入するのを防ぐバリアとして機能します。
ジャーナルベアリングローラービット
これらのビットは、ノーズベアリング、Oリングシール、およびレースを備えたオイル/グリース冷却専用で、最高のパフォーマンスを発揮します。


IADCコード

IADCコードは、必要なロックビットの種類を簡単に説明できるようにします。
最初の3桁は、ビットが掘削するように設計されている地層と使用されているベアリング/シール設計に従ってビットを分類します。
1、2、および3は、スチール歯ビットを指し、1は軟質、2は中硬質、3は硬質地層用です。
コード4、5、6、7、8は、タングステンカーバイドインサートビットを指し、地層の硬さによって異なり、4が最も軟質、8が最も硬質です。


地層タイプ

以下は、典型的な地層とそのIADC参照です。
1 & 4 粘土、泥灰岩などの粘着層と低い圧縮強度を持つ軟質地層。

1 & 4 泥灰岩、岩塩、硬石膏、頁岩などの低い圧縮強度を持つ軟質地層。

5 砂岩、頁岩、白亜などの硬層と互層した、低い圧縮強度を持つ軟質～中硬質地層。

2または6 頁岩、泥岩、砂岩、石灰岩、ドロマイト、硬石膏などの、高い～非常に高い圧縮強度を持つが、非摩耗性またはわずかに摩耗性のある層を持つ中硬質～硬質緻密地層。

3または7 シルト岩、砂岩、泥岩などの、非常に高い圧縮強度といくらかの摩耗性のある層を持つ硬質で緻密な地層。

8 石英岩や火山岩などの、非常に硬質で摩耗性の高い地層。


IADCコード- 数字 最初の3桁は、ビットが掘削するように設計されている地層と使用されているベアリング/シール設計に従ってビットを分類します。

最初の数字1、2、および3は、スチール歯ビットを指し、1は軟質、2は中硬質、3は硬質地層用です。
4、5、6、7、8は、タングステンカーバイドインサートビットを指し、地層の硬さによって異なり、4が最も軟質、8が最も硬質です。

2番目の数字1、2、3、4は、地層のさらなる内訳であり、1が最も軟質、4が最も硬質です。

3番目の数字この数字は、ベアリング/シールタイプに従ってビットを分類します。
標準オープンベアリングローラービット 標準オープンベアリングローラービット、
空冷式 標準オープンベアリングローラービット（ゲージ保護付き、コーンのヒールにカーバイドインサートで定義） シールローラーベアリングビット シールローラーベアリングビット（ゲージ保護付き） ジャーナルシールベアリングビット ジャーナルシールベアリングビット（ゲージ保護付き）。

4番目の数字4番目の数字の位置で使用される以下の文字コードは、追加機能を示します： A. 空圧用途 R. 強化溶接 C. センタージェット S. 標準スチール歯 D. 偏差制御 X. チゼルインサート E. 拡張ジェット Y. コニカルインサート G. エクストラゲージ保護 Z. その他のインサート形状 J. ジェット偏向
