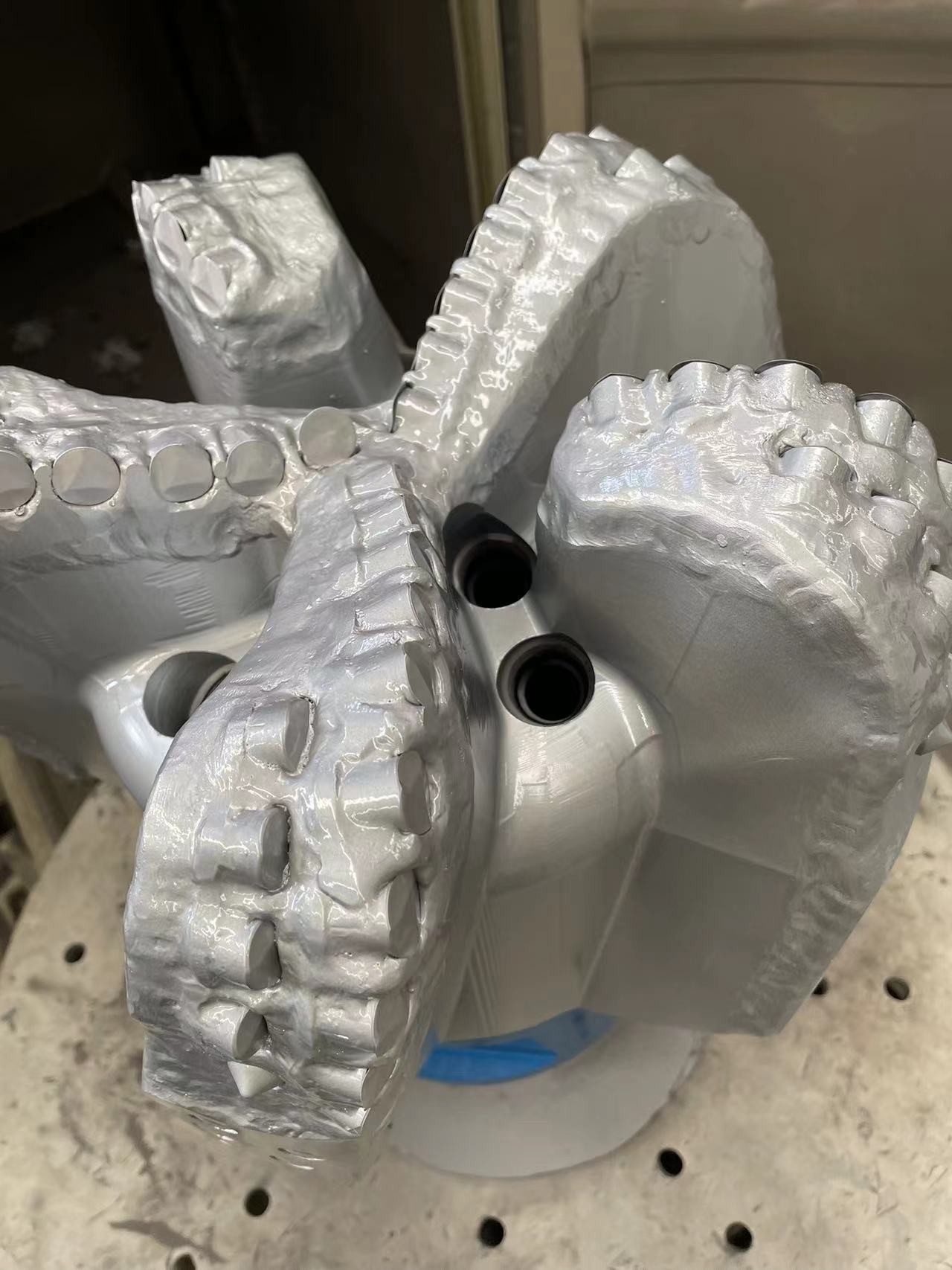

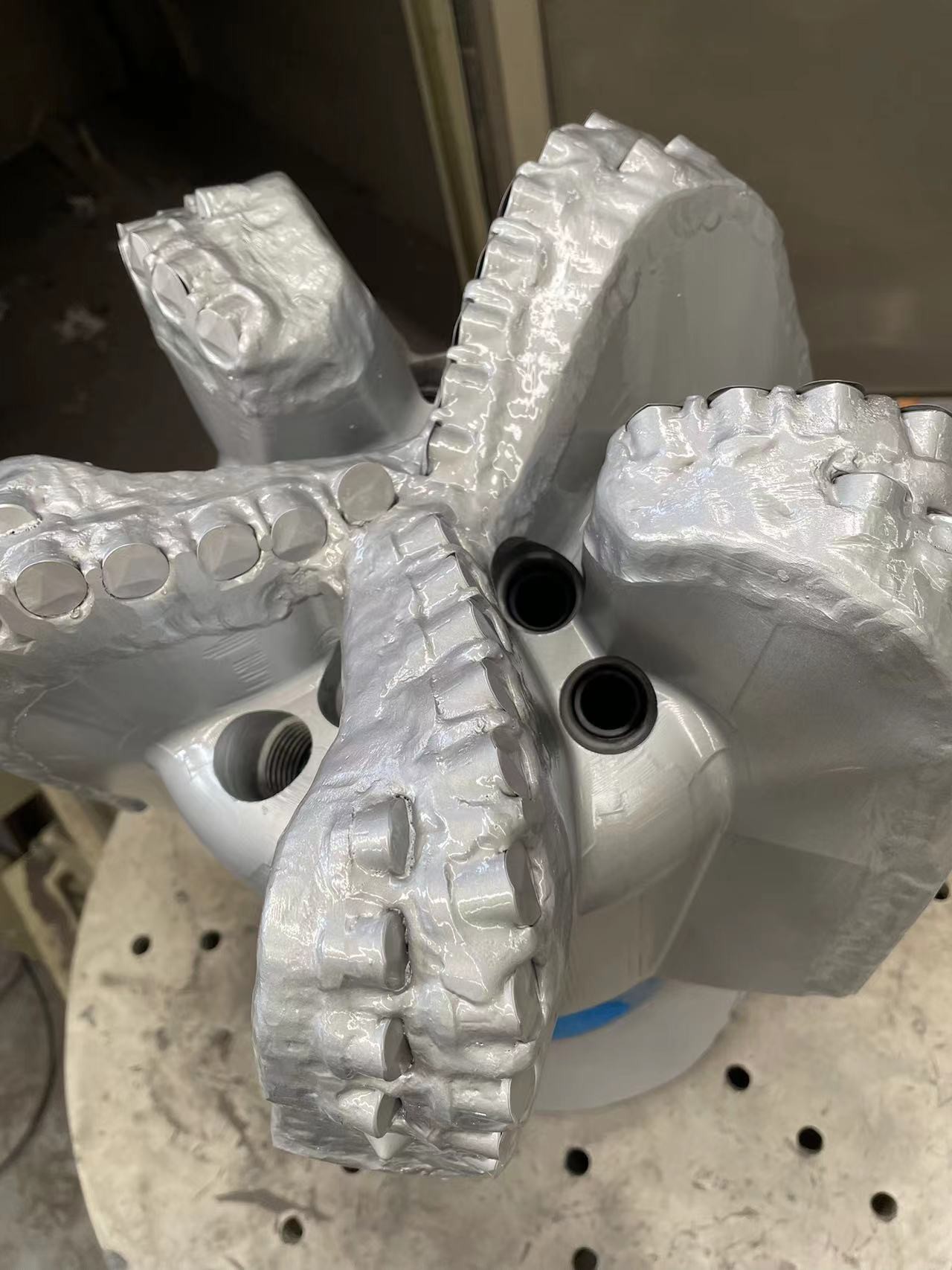

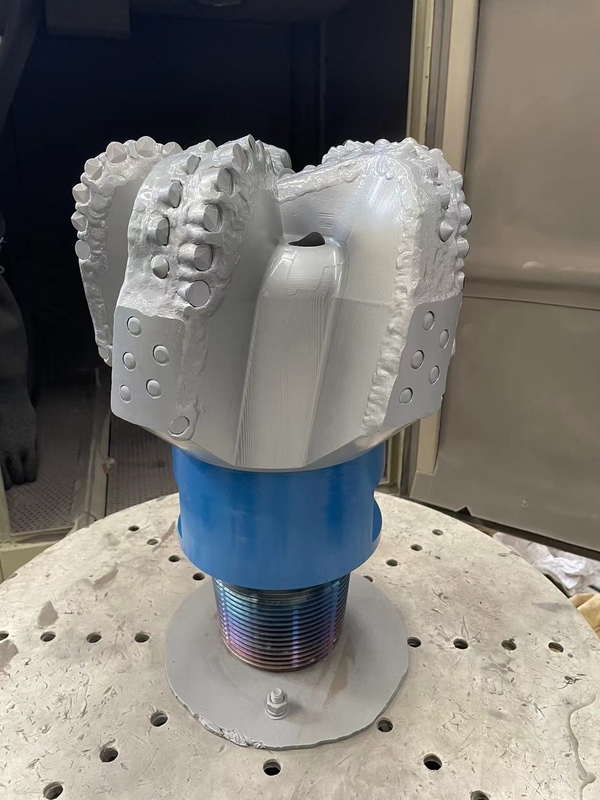

PDCビット 8-1/2 インチ 5ブレード APIスペックのダイヤモンド掘削ツール

PDC ビット 8-1/2 インチ 5ブレード APIスペックのダイヤモンド掘削ツール

1 記述:

钻井におけるPDCとは? ポリ結晶ダイヤモンド材料,ポリ結晶ダイヤモンドコンパクト (PDC) ビットに使用するために,石油掘削ツールにとって最も重要な材料の進歩の一つである 近年固定頭ビットは,一つの部品として回転し,分離して動く部品を含まない.

• カッター密度
• 切断器のサイズやタイプ
• ビットプロフィール
• 切断刀

すべてのドリルは API 標準に適しており,ドリリング業界で使用されています. 3 ~ 9 ブレードを持つ PDC ドリルは3 ~ 22インチサイズで利用できます.予算に応じて選択できます.

2仕様:

ポリ結晶ダイヤモンドコンパクトPDCビット 石油・ガス産業PDCビットには,切断構造に使用されるポリ結晶ダイヤモンドコンパクトから名前があります.PDCビットは,硬化された金属歯の代わりに産業用ダイヤモンド切断器を装備したドリルビットです.

仕様

• BIT デザイン
  サイズ	8-1/2インチ
  IADCコード	S333
  機体型	鋼製の車体
  刃数	5
  主要切断器のサイズ	フ16mm
  ゲージカット機	フ16mm
  ノズル	#10*5
  ゲージ長	1.5インチ

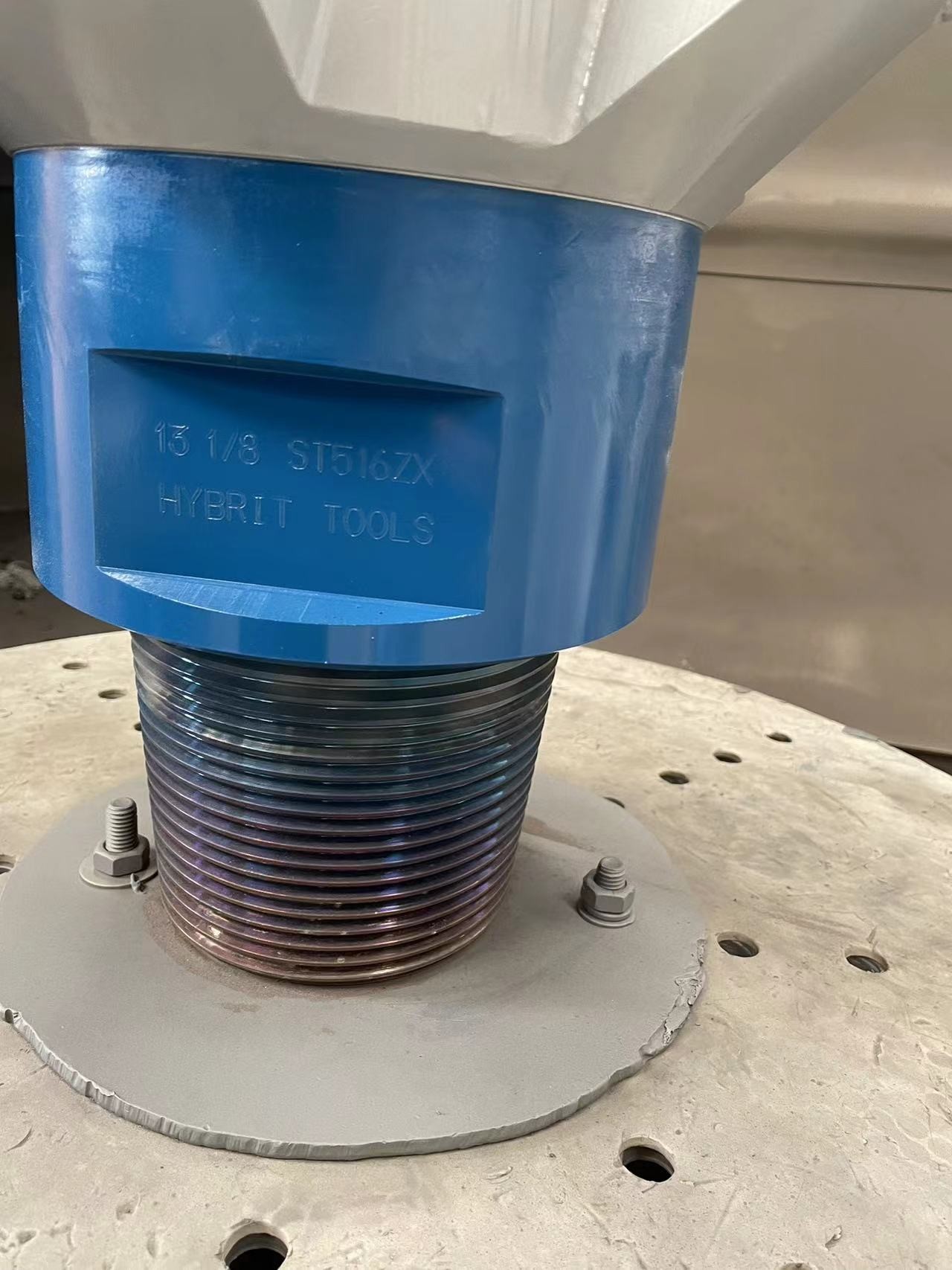

  API 接続	4-1/2REG
  体重	28kg
  操作パラメータ
  ビットの重量 (KN):	5 -30
  RPM範囲 ((ローター):	60 DHM
  流量 (lps):	400〜500LPM
  メイクアップトルク (KN):	17〜26.4KN.M

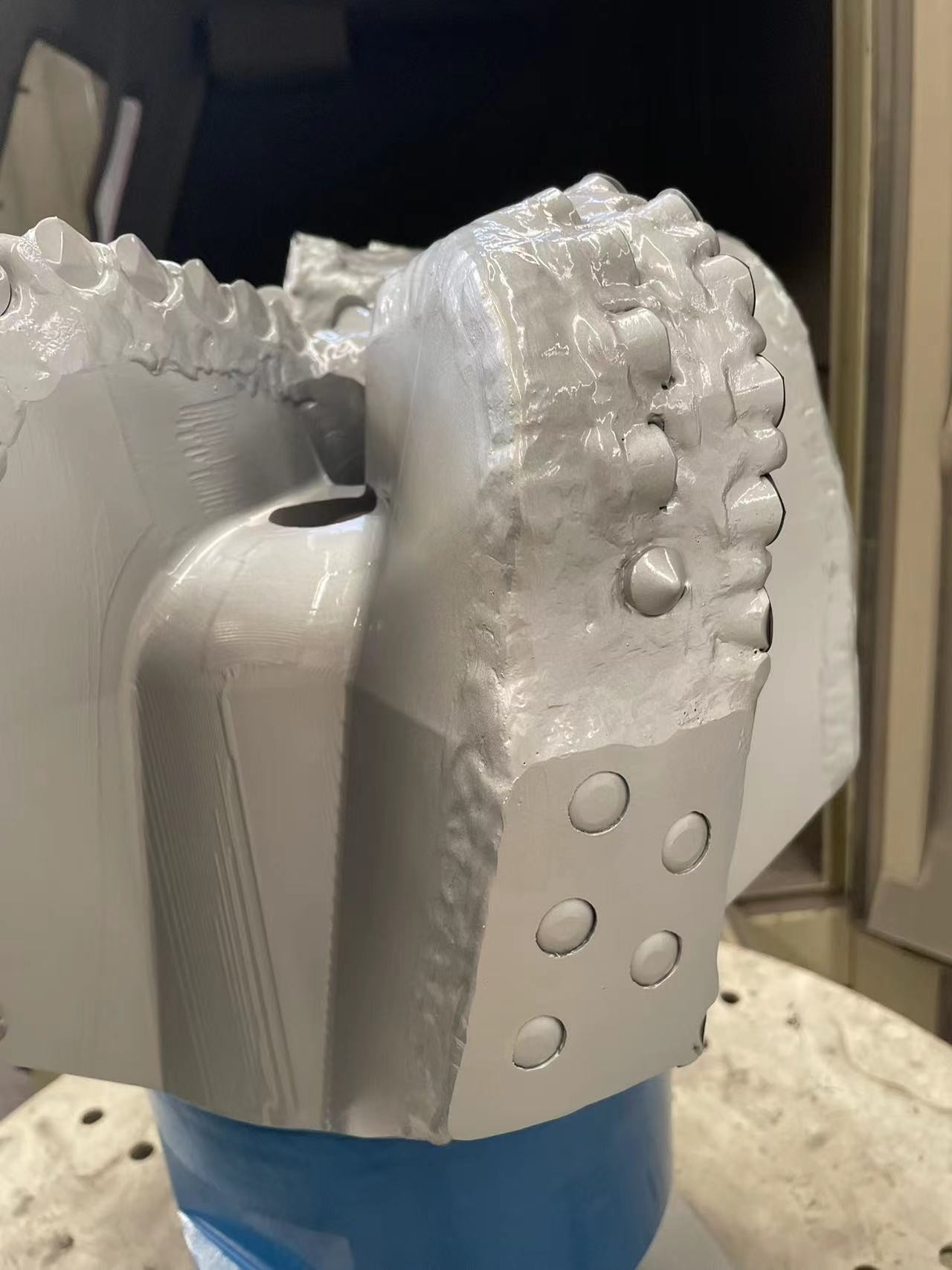

3. PDC 掘削ビット プロフィール

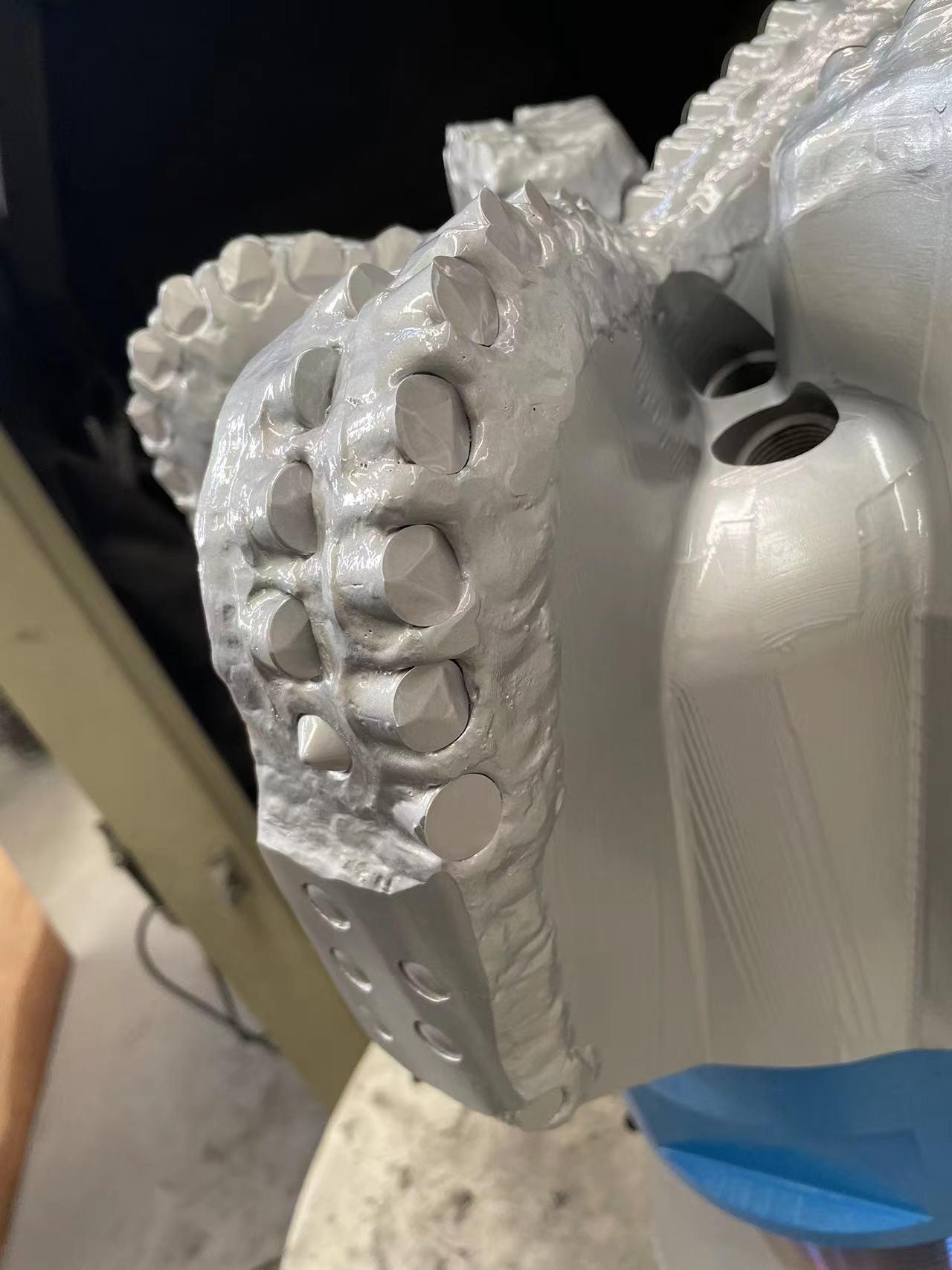

4. PDC 掘削器 PDC 切断器

ポリ結晶ダイヤモンド複合材料 (PDC) の切断機は,ドリルビットの主な接触点である.PDCビットは,主に切削によって岩を除去する.
PDC切断機は 井戸の暖房と冷却に 晒されています とても困難な環境です
熱分解が低く,熱安定性が高いPDC切手は,一般的により高いROPと耐磨性を高めます.したがって,切手を最適化することが重要です.

5PDC ドリルビットノズル

PDC ドリルビットノズルは切断エリアをクリアし,ポリ結晶ダイヤモンド複合材料 (PDC) 切断機を冷却するのに役立ちます.
このノズルの有効な配置と 設定する角度は 掘削機の効率性において 重要な役割を果たします
流体チャネルは,輸入するノズルの配置を補完します
