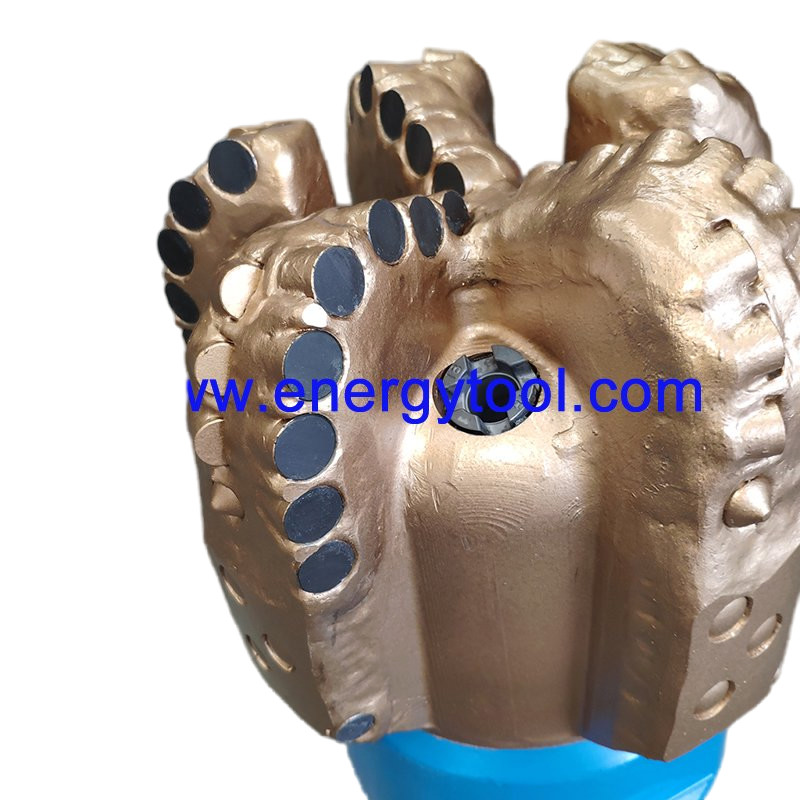

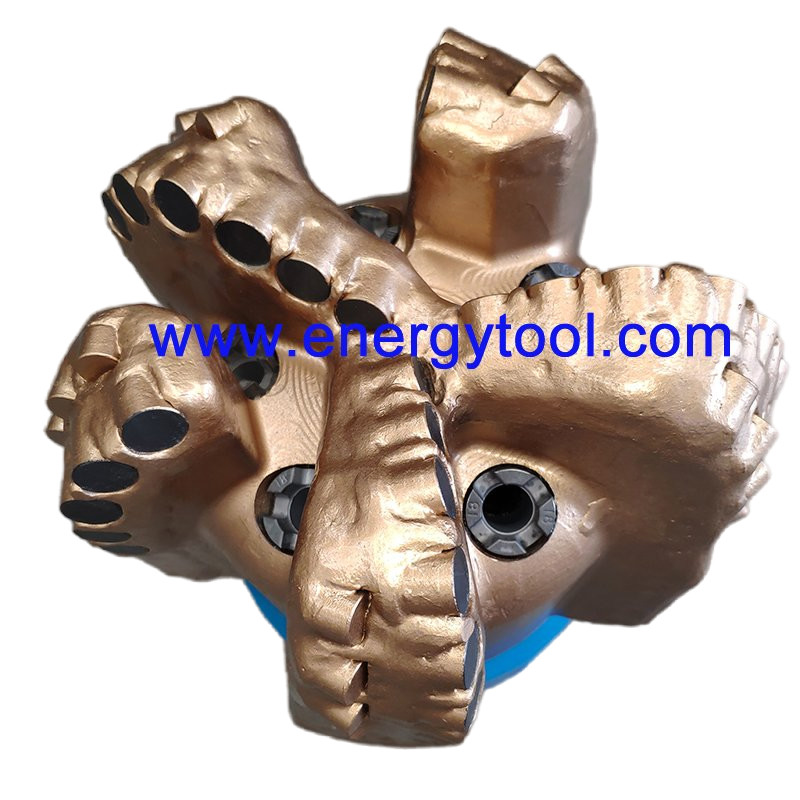

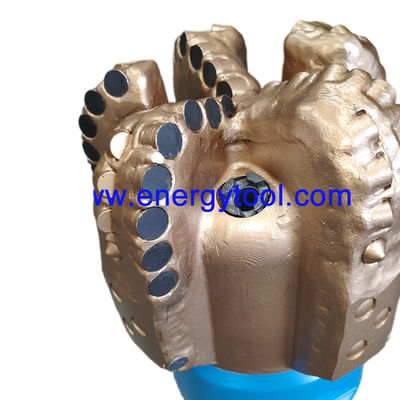

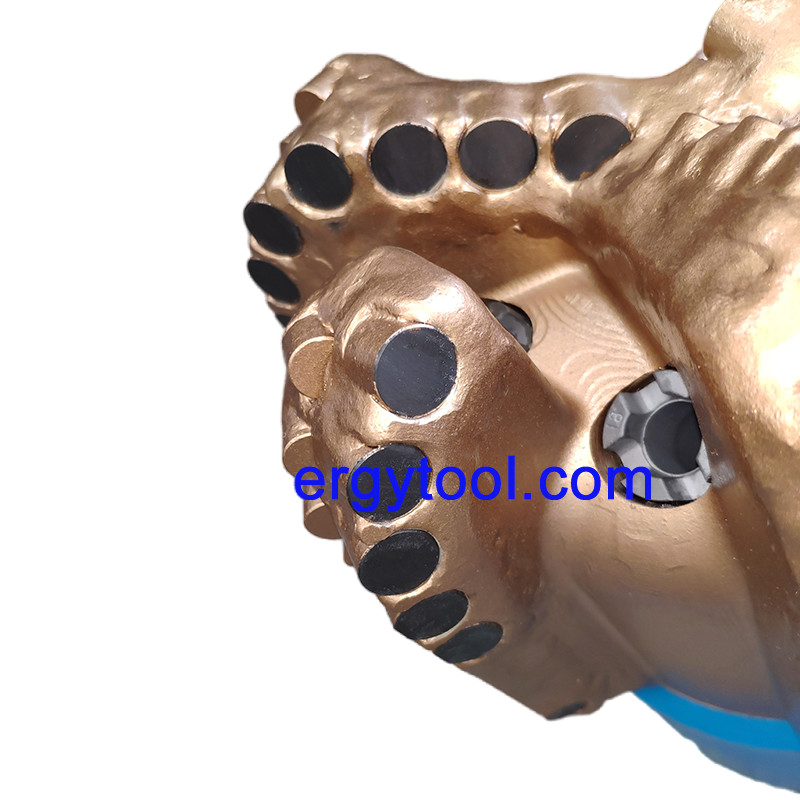

ダイヤモンドロックドリルツール 9-1/2インチ PDCドリルビット

 9-1/2インチ PDCドリルビット ダイヤモンド岩盤掘削工具

PDC（多結晶ダイヤモンドコンパクト）ドリルビットのプロファイルは、ビットフェイスの断面形状です。この形状は、ビットの安定性、冷却効率、および特定の岩盤層をどれだけ効果的に切削できるかを決定するため、非常に重要です。

プロファイルは一般的にいくつかの主要なゾーンと一般的な形状に分類されます：

プロファイルを理解するために、ビットを中央から外縁に向かって見ていきます：

• コーン： ビットの最も内側の部分。深いコーンはビットのセンタリングを助け、安定性（アンチウィール）を向上させますが、浅いコーンは軟らかい地層での高速掘削に適しています。

• ノーズ： 曲率が最も急なビットの「先端」部分。この領域は最も高い機械的負荷を受け、通常はカッター密度が最も高くなります。

• ショルダー： フェイスからビットの側面への移行領域。このゾーンは高い線速度と遠心力にさらされるため、耐久性のあるカッターが必要です。

• ゲージ： 穴径を定義するビットの垂直部分。穴が「ゲージ通り」であることを保証し、横方向の安定性を提供します。

プロファイルの選択は「掘削目標」によって異なります：

• フラット/シャロープロファイル： * 最適な用途： 硬く、より摩耗性の高い地層。

  • 利点： カッター全体に重量（WOB）をより均等に分散させ、個々のカッターの破損リスクを低減します。

• ロングテーパー/ディープコーンプロファイル：

  • 最適な用途： 方向性掘削および軟らかい地層。

  • 利点： 優れた追跡性と安定性を提供します。表面積が増加すると、より多くのカッターを配置でき、高速用途に役立ちます。

• パラボリックプロファイル： * 最適な用途： 一般用途および中硬度の地層。

  • 利点： これは最も一般的な「万能」形状であり、クリーニング（油圧）と構造強度というニーズのバランスを取ります。

プロファイル設計は、次の2つの主要な要因に直接影響します：

1. カッター密度： より長いプロファイル（より多くの曲率）は、ビットに配置できるカッターの数を増やし、摩耗性の高い岩盤でのツールの寿命を延ばします。

2. 油圧クリーニング： プロファイルと岩盤の間のスペース（ジャンクスロット）は、掘削流体がノズルから「カッティング」を効率的に運び去り、「ビットバリング」を防ぐように成形する必要があります。
