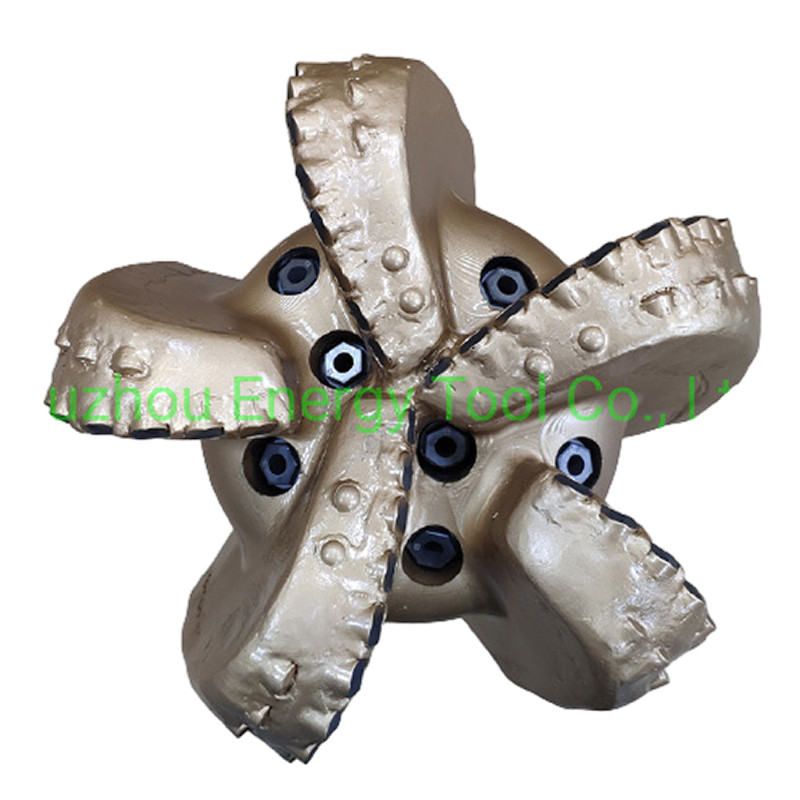

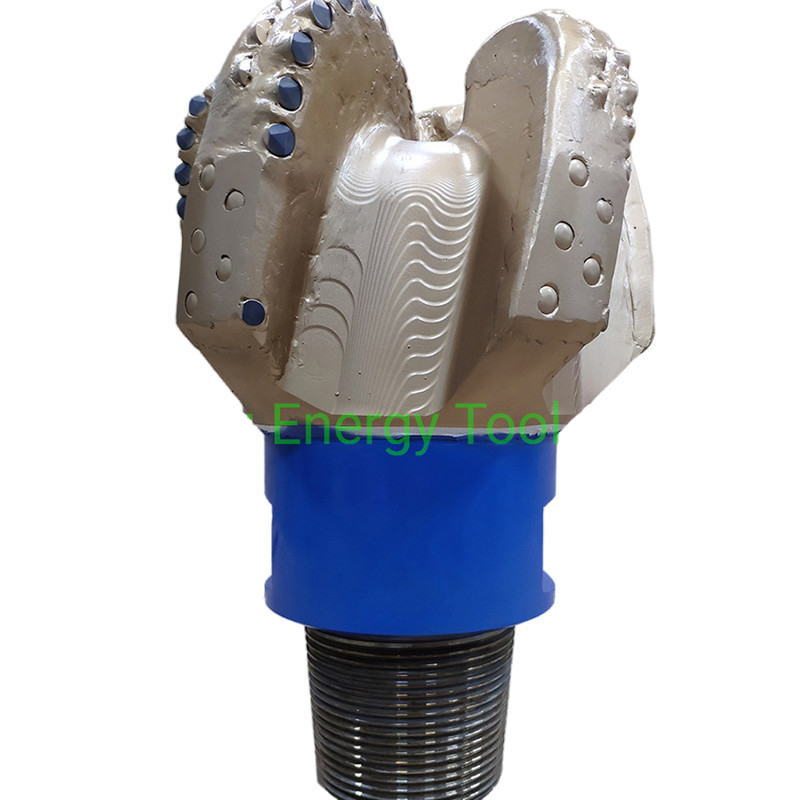

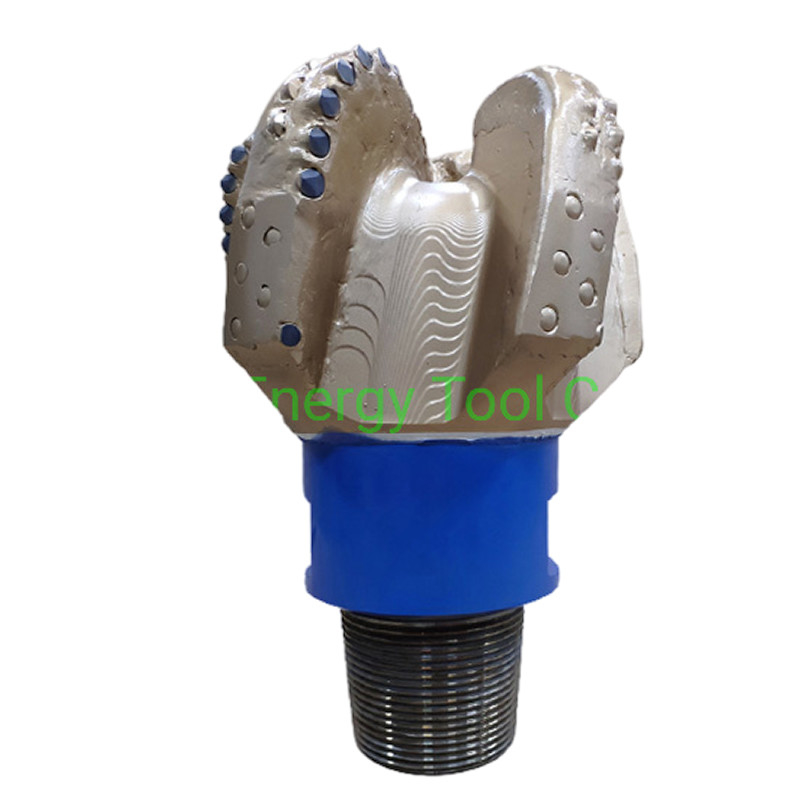

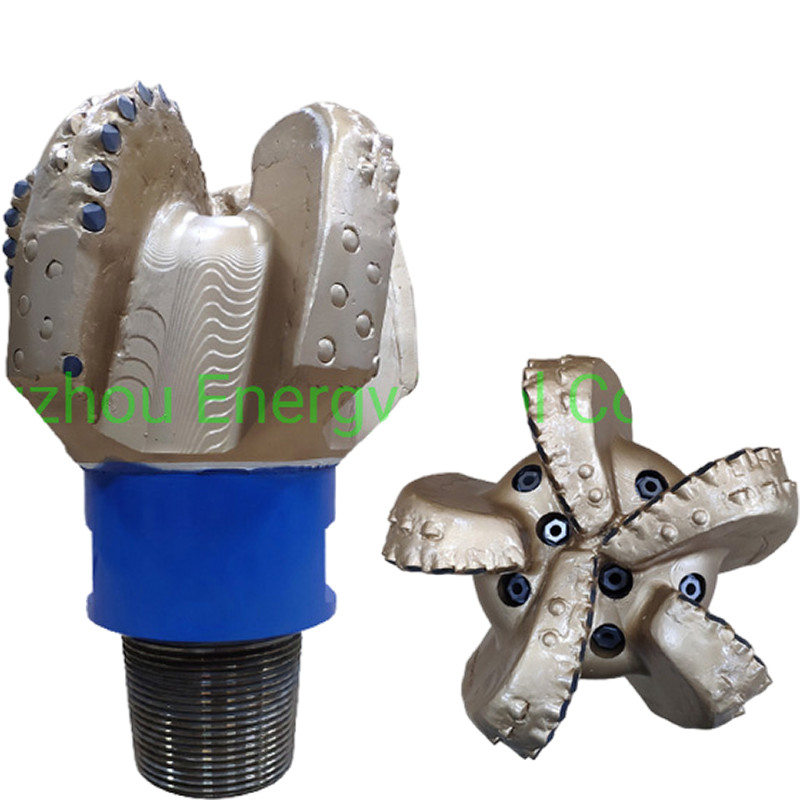

API ロックドリル 8-1/2インチ PDC ダイヤモンドドリルビット ドリリングリグ用

固定カッタービットはロータリードリリングで最初に採用されたドリルビットのタイプであり、ローリングカッタービットよりも機械的に非常にシンプルです。

カッティングエレメントはビットに対して相対的に移動しないため、ベアリングや潤滑の必要がありません。

現在最も一般的に使用されているカッティングエレメントはポリクリスタルダイヤモンドカッター（PDC）であり、合成ダイヤモンド材料でコーティングされた平坦な表面を持つ焼結タングステンカーバイドシリンダーです。

カッターはビットのブレード上に千鳥配置されており、ダイヤモンドコーティングされたカッター表面はビットの回転方向に面しており、ボーリング孔底面を完全にカバーします。

その他の固定カッタービットは、天然工業グレードダイヤモンドまたは熱安定性ポリクリスタルダイヤモンド（TSP）カッティングエレメントを採用する場合があります。

マトリックスボディPDCビット：このタイプのダイヤモンドPDCビットはタングステンカーバイド粉末で作られており、ゲージ保護はTSPです。

スチールボディPDCビット：AISI 4145H熱処理鋼（アメリカ標準鋼）を使用することで、スチールボディPDCビットは高品質CNC機械のポケット、ブレード、ノズルのフライス加工に使用できます。

用途別PDCドリルビット分類：

鉱業

オーストラリアとロシアの鉱業で主に使われる3枚刃のPDCビットがあり、地層は非常に柔らかいです。スチールボディPDCビットを選択することで、掘削コストを節約できます。

水井戸掘削

ROPが高いダイヤモンドPDCドリルビットは、地熱掘削用の水井戸ドリルビットとしても広く使用されています。

石油・ガス掘削

- 石油・ガス掘削で最も広く使用されているビットです。掘削中の油圧要因は非常に重要です。

- PDCビットは、以前は利用できなかった、より硬く、より摩耗性が高く、より多様な地層の地域で使用されています。

- ダイヤモンドPDCビットは主にビットボディ、カッティング歯、ノズル、ゲージ保護、APIスレッド接続で構成されています。

カッター

ドリルビットの主な接触点は、ポリクリスタルダイヤモンド複合材（PDC）で作られたPDCカッターです。
PDCビットは、岩石をチョッピングすることで効率的に除去することに優れています。
困難な環境で動作するPDCカッターは、坑内で頻繁な加熱と冷却を経験します。
性能を最大化するために、優れた熱安定性と最小限の熱劣化を持つPDCカッターが好まれます。
これらの最適化されたカッターは、より高い貫入速度（ROP）と強化された耐摩耗性を示します。

ノズル
ドリルビットのノズルは、PDCカッターの温度を維持し、カッティングゾーンをクリアする上で重要な役割を果たします。
PDCカッターを冷却することで、ノズルは寿命と性能に貢献します。
これらのノズルの位置と角度は、ドリルビットの効果に大きく影響します。適切に配置されたノズルは、効率的な冷却を保証し、熱関連の問題を防ぐのに役立ちます。
さらに、流体チャネルの戦略的な配置は、ノズルの位置と組み合わせて、掘削作業中の切りくずの除去を改善します。

​​
