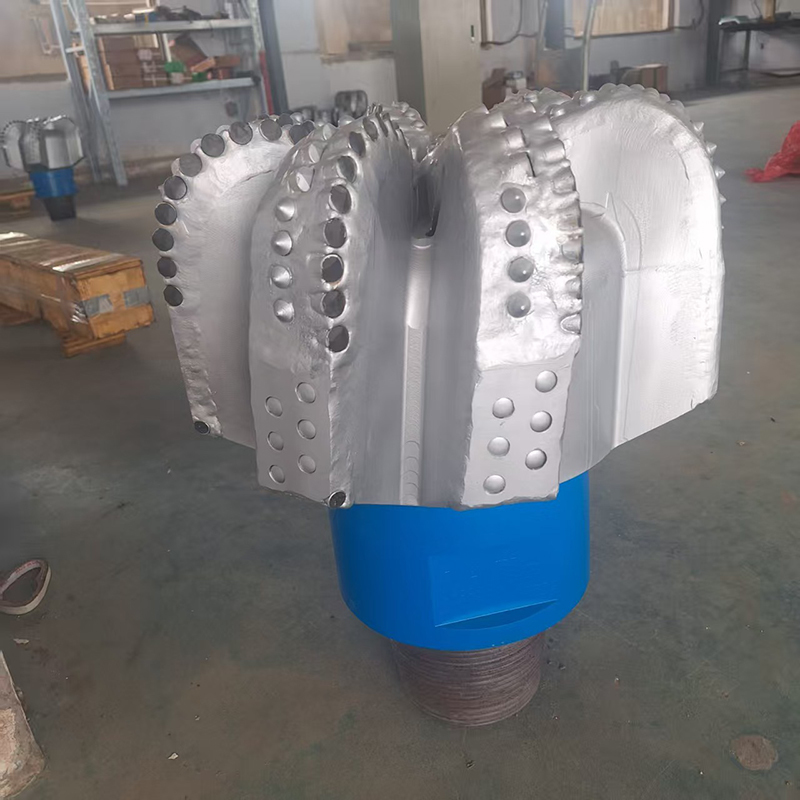

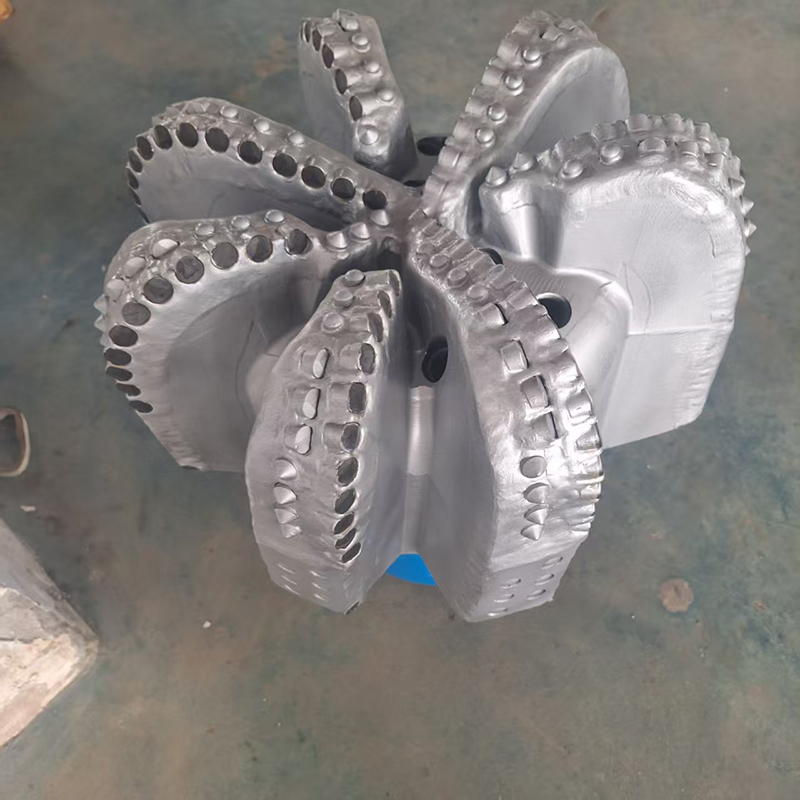

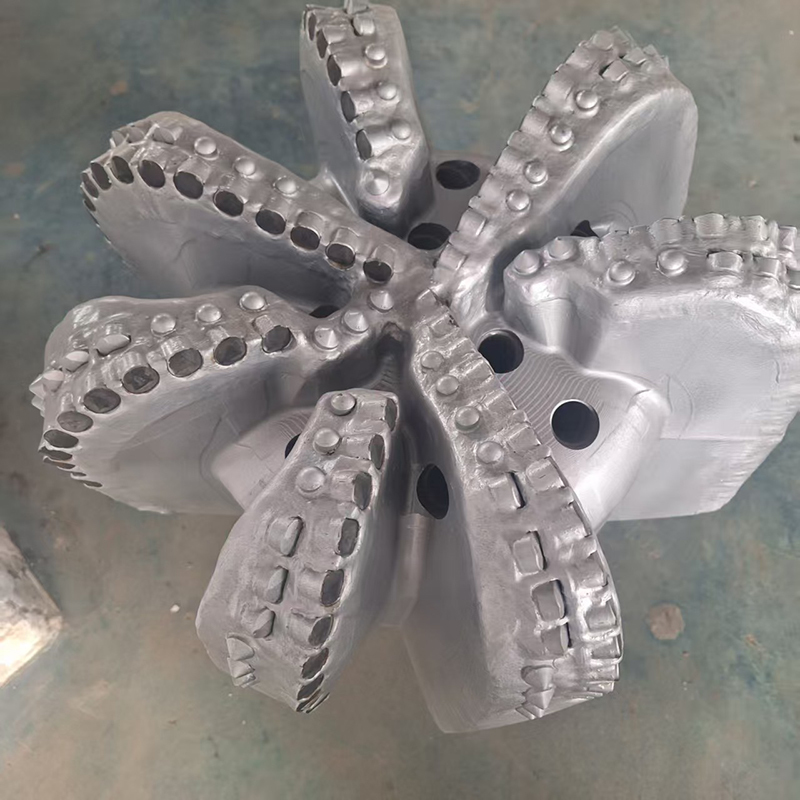

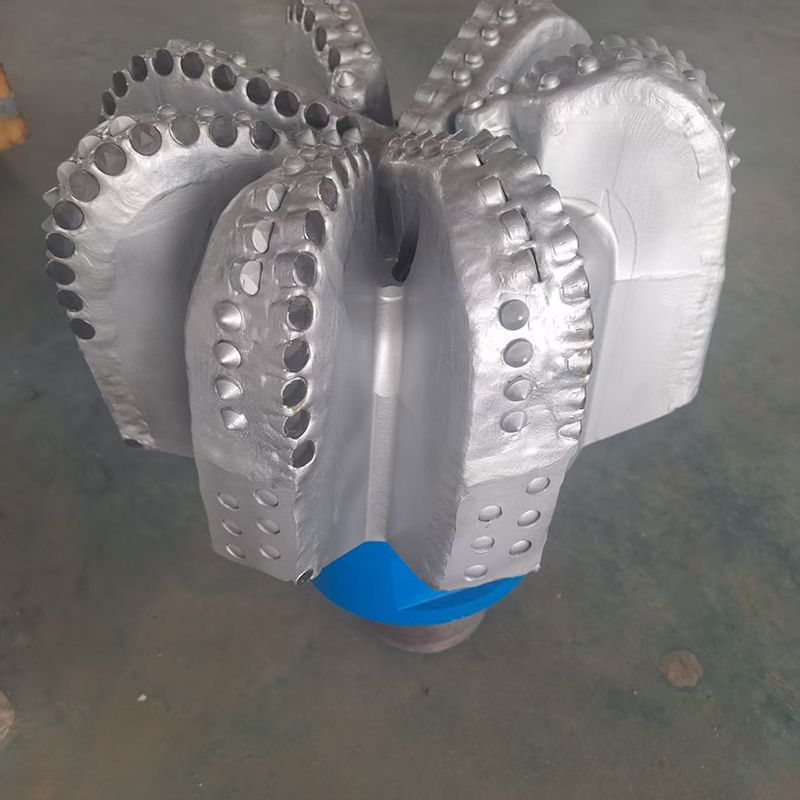

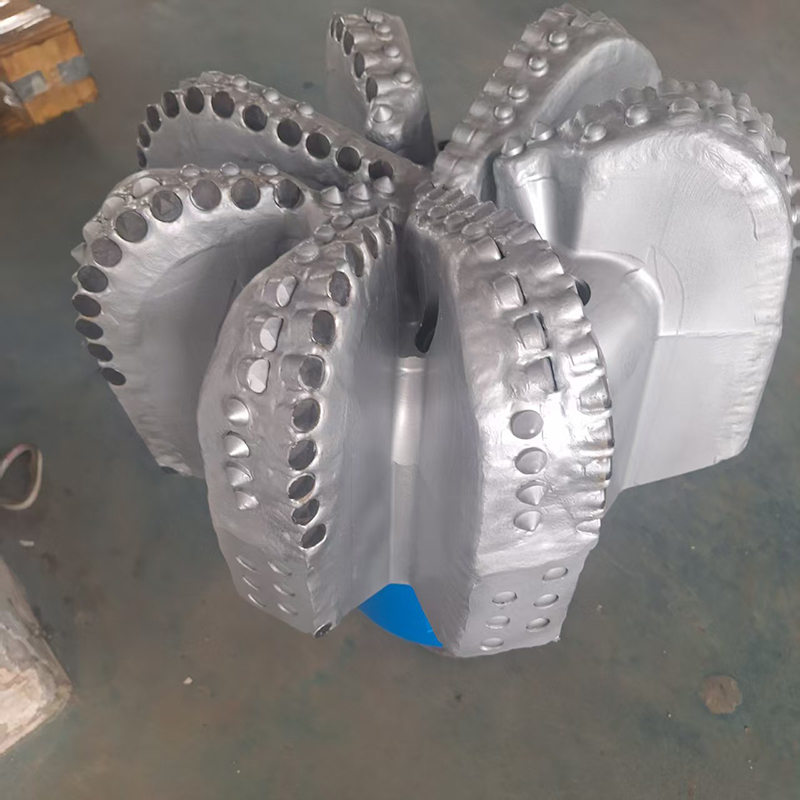

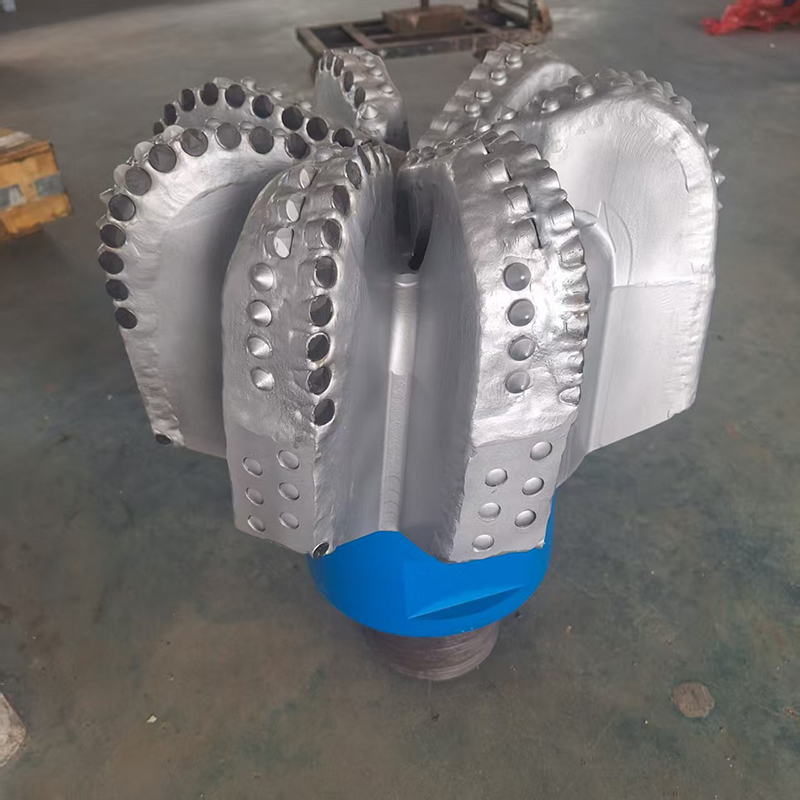

石油井戸 17-1/2 " PDC 掘削 岩石ダイヤモンド掘削ツール

オイルウェル17-1/2インチPDCドリルビット、ロックダイヤモンド掘削ツール​

1. 説明：

PDCビットは、石油、鉱業、水、またはガス井戸での岩盤掘削に使用される、多結晶ダイヤモンドコンパクトカッターを備えた固定カッター掘削ツールです。

この掘削ツールはAPI仕様に従って製造されており、API認証を受けています。PDCカッターは、最も硬い既知の材料である合成ダイヤモンド材料でできており、

非常に耐摩耗性に優れています。トリコーンビットと比較して、PDCビットは一般的に高い掘削

効率を提供しますが、コストは高くなります。

PDCビットは、岩盤をせん断するために特定のパターンで配置された複数のダイヤモンドカッターを利用します。これらのビットは主に分類されます

2つのタイプに：マトリックスボディPDCビットとスチールボディPDCビットで、さまざまな掘削条件に合わせて設計されています。マトリックスボディPDCビットは、

通常、より研磨性の高い地層で使用され、スチールボディPDCビットは、より柔らかい地層でよく使用されます。

国際掘削請負業者協会（IADC）によると、ビットの掘削機能効率に影響を与える理由はたくさんあります。

主な理由を以下に示します：

• ボディ材質
• カッター密度
• カッターサイズまたはタイプ
• ビットプロファイル

 すべてのドリルビットは、掘削業界で使用される API規格 に従って製造されています。

PDCドリルビットのサイズは3〜22インチで、3〜9枚のブレードが利用可能です。また、予算に応じてさまざまな分類のカッターを選択できます。

2. 仕様：

.5

3. ビットプロファイル

4  . ドリルビットPDCカッター

多結晶ダイヤモンド複合材（PDC）カッターは、ドリルビットの主要な接触点です。PDCビットは、主にせん断によって岩盤を除去します。

PDCカッターは、井戸内での多くの加熱と冷却にさらされており、非常に過酷な環境です。

熱劣化が少なく、熱安定性が高いPDCカッターは、一般的に高いROPと耐摩耗性を実現します。したがって、カッターの最適化が重要です。

5. ドリルビットノズル

ドリルビットノズルは、切削領域をクリアし、多結晶ダイヤモンド複合材（PDC）カッターを冷却するのに役立ちます。

これらのノズルの効果的な配置と、それらが設定されている角度は、ドリルビットの効率的なパフォーマンスに重要な役割を果たします。

流体チャネルもノズルの配置を補完し、切削物の除去を改善します。

6. スチールボディPDCビット

スチールボディはマトリックスボディの反対です。高い衝撃荷重に耐えることができますが、より柔らかく、保護機能がありません。鋼の強度と延性は、スチールビットボディに高い耐衝撃性を与えます。

スチールボディは、マトリックスボディよりもかなり強力です。

スチールビットの利点は、摩耗または損傷したカッターを非常に簡単に交換できるため、何度も簡単に再構築できることです。これは、低コストの掘削環境のオペレーターにとって特に有利です。

多結晶ダイヤモンド複合材（PDC）ドリルビットは、可動部品のない一体型ボディである点で、ローラーコーンとは異なります。固定カッターが岩盤を粉砕するため、ビットはより高い回転速度で、より効率的に固結地層で動作できます。
