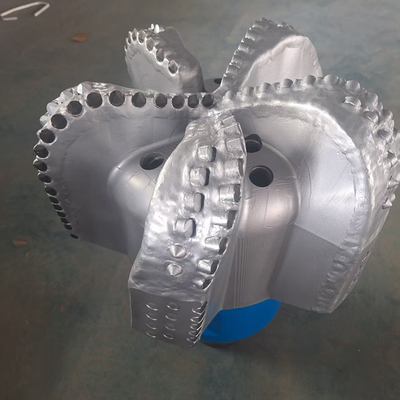

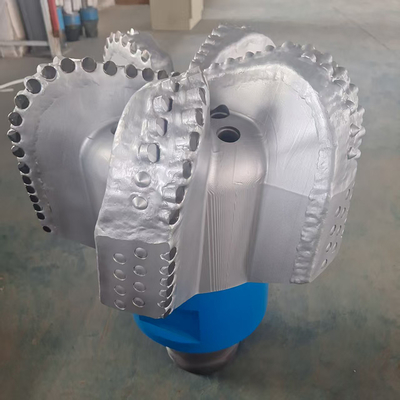

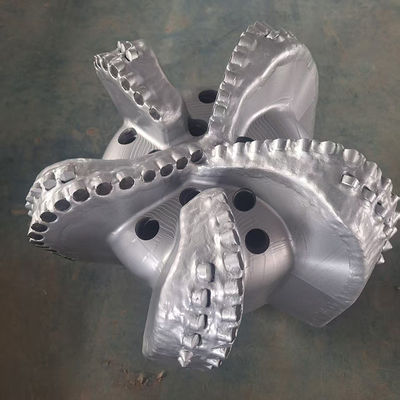

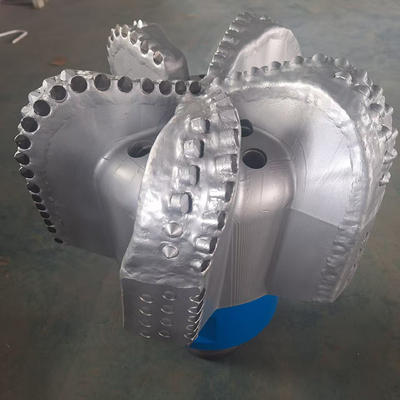

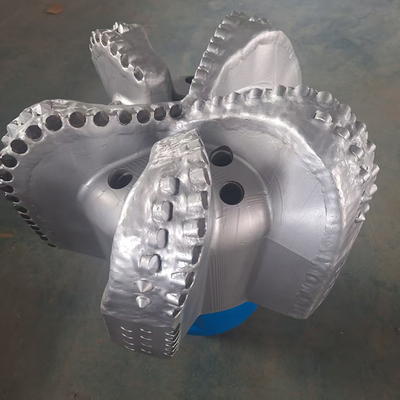

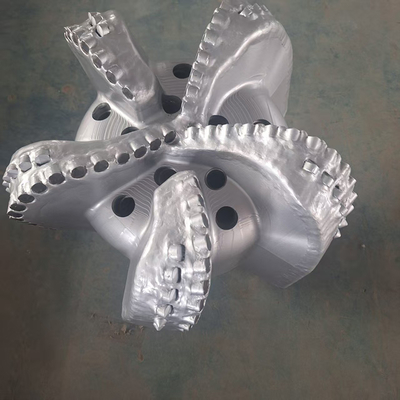

ダイヤモンドの掘削ツール 12-1/4 " PDC 掘削ビット

ダウンホールダイヤモンド掘削工具のダイヤモンド12-1/4インチPDCドリルビット

1. 説明:

PDCビットは、石油、鉱業、水またはガス井戸での岩石掘削に使用される多結晶ダイヤモンドコンパクトカッターを備えた固定カッター掘削工具です。

この掘削工具はAPI仕様に従って製造されており、API認証を受けています。PDCカッターは合成ダイヤモンド材料で作られており、これは既知の最も硬い材料であり、非常に耐摩耗性があります。トライコーンビットと比較して、PDCビットは一般的に掘削効率が高いですが、コストも高くなります。

PDCビットは、特定のパターンで配置された複数のダイヤモンドカッターを利用して岩盤をせん断します。これらのビットは主に2つのタイプに分類されます。マトリックスボディPDCビットとスチールボディPDCビットで、異なる掘削条件に対応するように設計されています。マトリックスボディPDCビットは通常、より研磨性の高い地層で使用されますが、スチールボディPDCビットはしばしば軟らかい地層で使用されます。

国際掘削請負業者協会（IADC）によると、ビットの掘削機能効率に影響を与える理由はたくさんあります。

主な理由を以下に示します。

• ボディ材質
• カッター密度
• カッターサイズまたはタイプ
• ビットプロファイル

すべてのドリルビットは、掘削業界で使用されるAPI規格に従って製造されています。

PDCドリルビットはサイズ3〜22インチ、ブレード3〜9枚が利用可能です。また、予算に応じてさまざまな分類のカッターを選択できます。

2. 仕様:

3. PDCビットプロファイル

4. ドリルビットPDCカッター

多結晶ダイヤモンド複合材（PDC）カッターは、ドリルビットの主な接触点です。PDCビットは主にせん断によって岩石を除去します。

PDCカッターは、井戸の上下で多くの加熱と冷却にさらされ、非常に困難な環境です。

熱分解が低く、熱安定性が高いPDCカッターは、一般的にROPが高く、耐摩耗性が向上します。したがって、カッターの最適化は重要です。

5. ドリルビットノズル

ドリルビットノズルは、カッティングエリアをクリアし、多結晶ダイヤモンド複合材（PDC）カッターを冷却するのに役立ちます。

これらのノズルの効果的な配置と設定角度は、ドリルビットの効率に重要な役割を果たします。

流体チャネルもノズル配置を補完し、カッティングのクリアランスを改善します。

6. スチールボディPDCビット

スチールボディはマトリックスボディの反対です。高い衝撃荷重に耐えることができますが、より柔らかく、保護機能が欠けています。鋼の強度と延性は、スチールビットボディに高い耐衝撃性をもたらします。

スチールボディはマトリックスボディよりもかなり強力です。

スチールビットの利点は、摩耗または損傷したカッターを比較的簡単に交換できるため、数回再構築できることです。これは、低コストの掘削環境のオペレーターにとって特に有利です。

多結晶ダイヤモンドコンパクト（PDC）ドリルビットは、ローラーコーンとは異なり、可動部品のないワンピースボディです。固定カッターが岩石を細断するため、ビットは固結した地層でより効率的に高い回転速度で動作できます。
