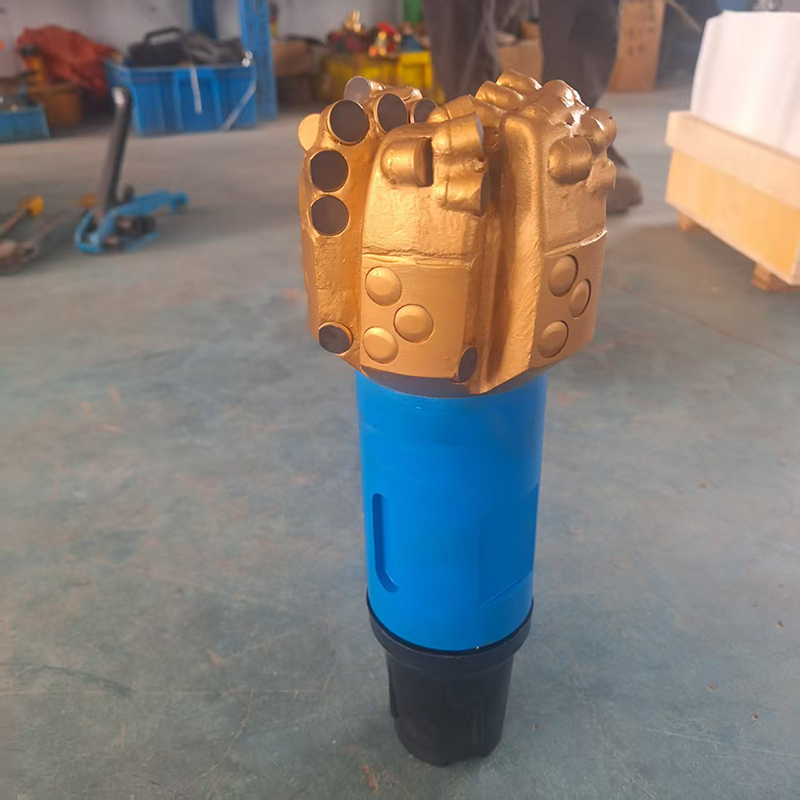

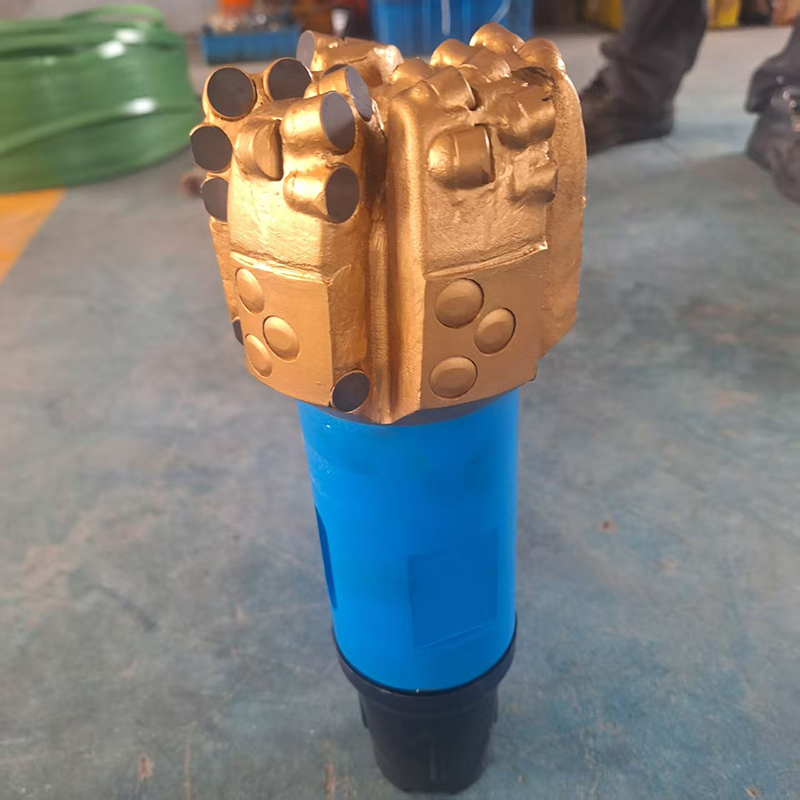

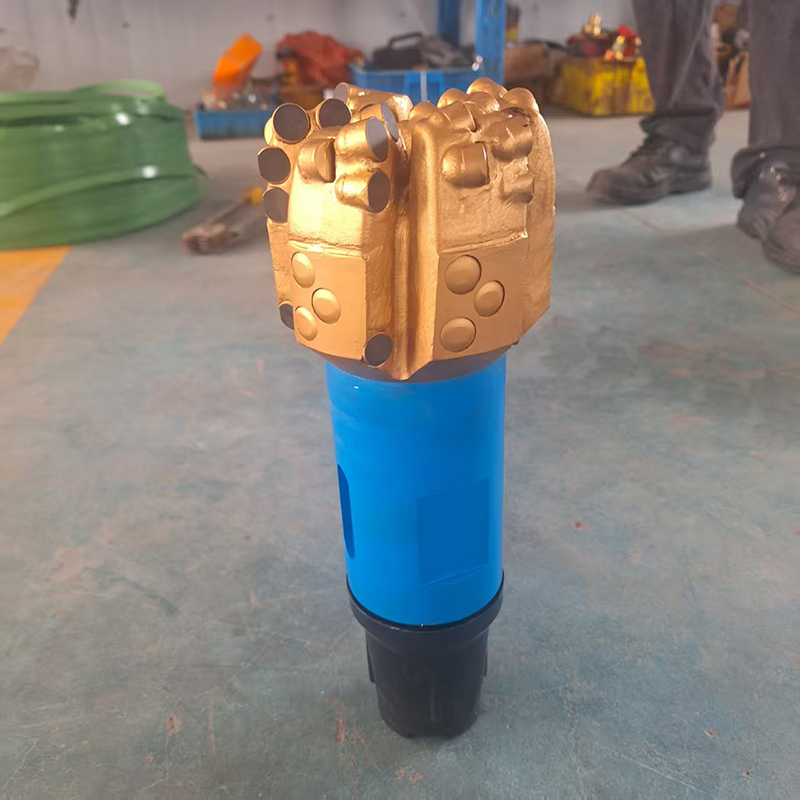

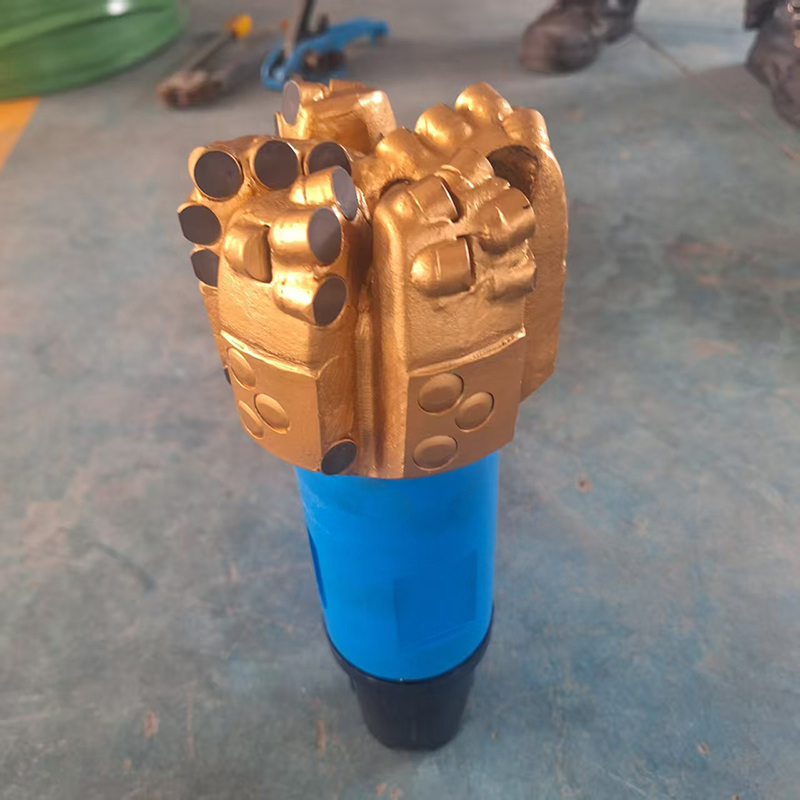

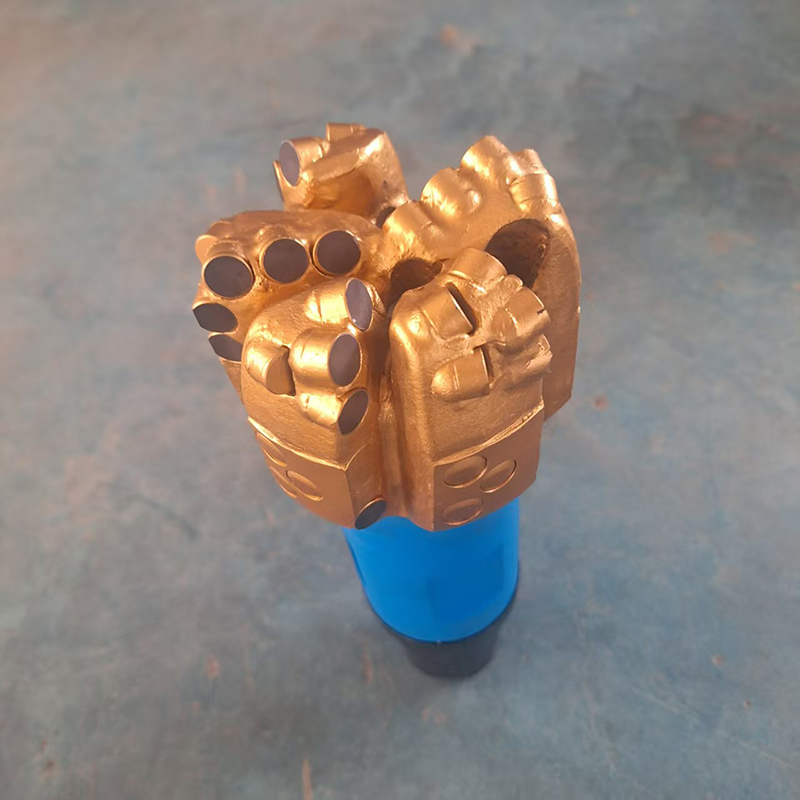

ダイヤモンド 4-1/2 " PDC 掘削 石油掘削ツール

ダイヤモンド4-1/2インチPDCドリルビット（石油掘削ツール）

1. PDCドリルビットの説明

PDCビットは、石油、鉱山、水、またはガス井戸での岩盤掘削に使用される、多結晶ダイヤモンドコンパクトカッターを備えた固定カッター掘削ツールです。この掘削ツールはAPI仕様に従って製造されており、API認証を受けています。PDCカッターは、最も硬い既知の材料である合成ダイヤモンド材料で作られており、非常に耐摩耗性に優れています。トリコーンビットと比較して、PDCビットは一般的に高い掘削効率を提供しますが、コストは高くなります。

PDCビットは、特定のパターンで配置された複数のダイヤモンドカッターを利用して、岩盤をせん断します。これらのビットは主に2つのタイプに分類されます：マトリックスボディPDCビットとスチールボディPDCビットで、異なる掘削条件向けに設計されています。マトリックスボディPDCビットは、通常、より研磨性の高い地層で使用され、スチールボディPDCビットは、より柔らかい地層でよく使用されます。

2. 仕様:

S616やM616などのPDCビットは、6枚刃のスチールまたはマトリックスボディと16mmのメインカッターで指定されています。IADCコードは、ビットが硬い、柔らかい、または特定のプロファイル地層に適しているかどうかを示し、追加の洞察を提供します。
したがって、IADC 323はPDCドリルビットの異なる意味を持っています。

3. PDCドリルビットプロファイル



4.ドリルビットPDCカッター

ドリルビットの中心には、岩盤と直接接触し、主にせん断作用を使用して除去を行う多結晶ダイヤモンド複合材（PDC）カッターがあります。井戸の過酷な環境では、PDCカッターは頻繁な加熱と冷却サイクルを受け、これが大きな課題となります。
熱安定性が向上し、熱劣化が少ないPDCカッターは、より高い掘削速度（ROP）と耐摩耗性の向上をもたらす傾向があります。したがって、これらのカッターを最適化することは、効率を最大化するために不可欠です。

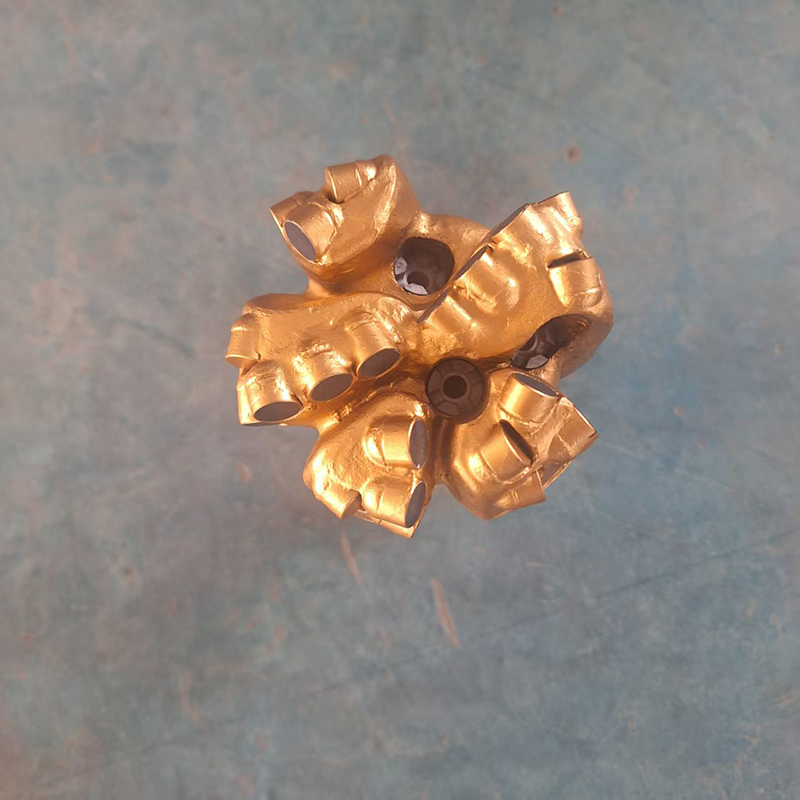

5. PDCドリルビットノズル

PDCドリルビットノズルは、切削領域をクリアにし、多結晶ダイヤモンド複合材（PDC）カッターを冷却するのに役立ちます。
これらのノズルの効果的な配置と、それらが設定されている角度は、ドリルビットの効率に重要な役割を果たします。
流体チャネルもノズルの配置を補完し、切削物の除去を改善します。



6. PDCドリルビットオプション機能：

PDCビットの安定性、耐摩耗性、およびカッター性能を向上させるために、PDCドリルビットにはさらに多くの機能があります。

7. スチールボディPDCビット

スチールボディPDCビットは、マトリックスボディの反対です。高衝撃荷重に耐えることができますが、より柔らかく、保護機能がありません。鋼の強度と延性は、スチールビットボディに高い耐衝撃性を与えます。スチールボディは、マトリックスボディよりもかなり強力です。

材料容量と以下の規格


API

すべてのドリルビットは以下のようにテストされます：---機械的試験機器

---硬度試験
---UT試験
---その他の要件に応じた試験
