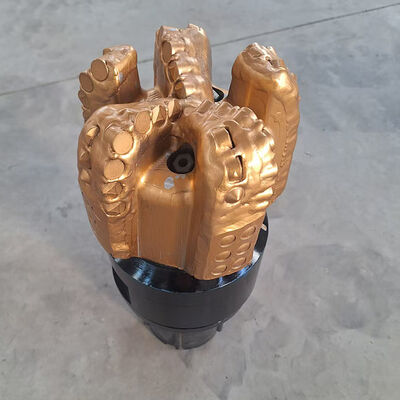

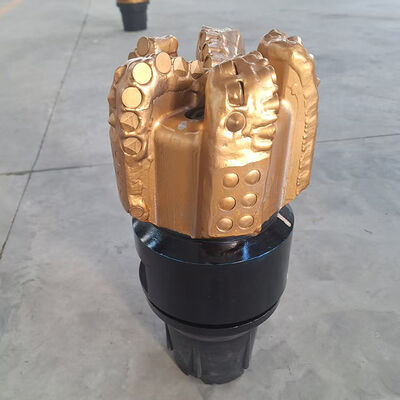

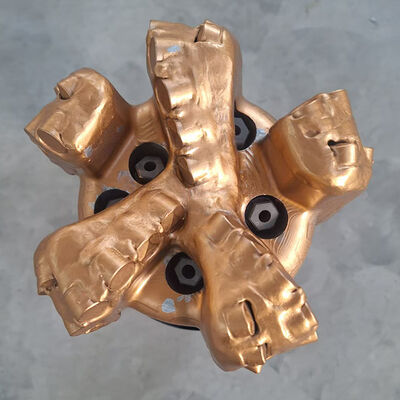

8-1/4 インチ PDC ドリルビット高性能ダイヤモンド穴あけ工具

ダウンホールダイヤモンド掘削工具のダイヤモンド12-1/4インチPDCドリルビット

1. 説明:

PDC（多結晶ダイヤモンドコンパクト）ビットは、石油、ガス、水、または鉱業の井戸での岩石掘削用に設計された、合成ダイヤモンドカッターを備えた固定カッター掘削工具です。API仕様に合わせて製造されており、API認証を取得しているため、業界標準への準拠が保証されています。

材料の利点

PDCカッターは、既知の最も硬い材料である合成ダイヤモンドで構成されており、優れた耐摩耗性と耐久性を提供します。トリコンビットと比較して、PDCビットは通常、掘削効率が高いですが、コストも高くなります。

設計と機能

PDCビットは、最適化されたパターンで配置された複数のダイヤモンドカッターを使用して、岩盤をせん断します。主に2つのタイプに分類されます。

• マトリックスボディPDCビット耐摩耗性マトリックス材料により、研磨性の高い地層に最適です。
• スチールボディPDCビット軟らかい地層に適しており、コスト効率の高いパフォーマンスを提供します。

2. PDCドリルビット仕様:

3. PDCビットプロファイル

4.ドリルビットPDCカッター

多結晶ダイヤモンド複合材（PDC）カッターは、ドリルビットの主な接触点です。PDCビットは主にせん断によって岩石を除去します。

PDCカッターは、井戸の下で多くの加熱と冷却にさらされ、非常に困難な環境です。

熱分解が低く、熱安定性が高いPDCカッターは、一般的にROPが高く、耐摩耗性が向上します。したがって、カッターの最適化は重要です。

5. ドリルビットノズル

ドリルビットノズルは、カッティングエリアをクリアし、多結晶ダイヤモンド複合材（PDC）カッターを冷却するのに役立ちます。

これらのノズルの効果的な配置と設定角度は、ドリルビットのパフォーマンスの効率に重要な役割を果たします。

流体チャネルもノズル配置を補完し、カッティングのクリアランスを改善します。

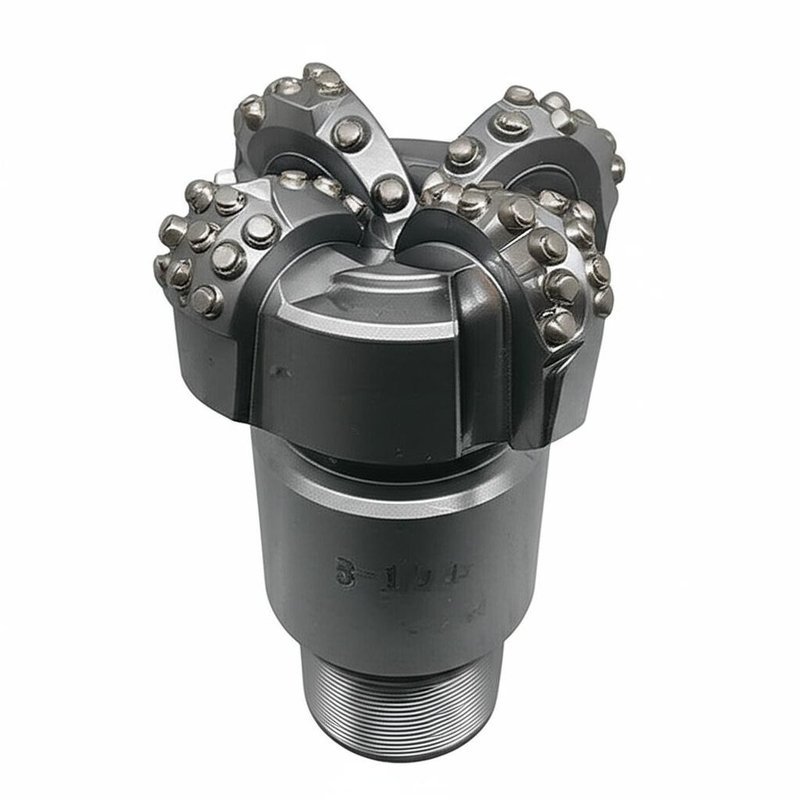

6. スチールボディPDCビット

スチールボディはマトリックスボディとは対照的です。高い衝撃荷重に耐えることができますが、より柔らかく、保護機能が欠けています。鋼の強度と延性は、スチールビットボディに高い耐衝撃性をもたらします。

スチールボディはマトリックスボディよりもかなり強力です。

スチールビットの利点は、摩耗または損傷したカッターを比較的簡単に交換できるため、数回再構築できることです。これは、低コストの掘削環境のオペレーターにとって特に有利です。

多結晶ダイヤモンドコンパクト（PDC）ドリルビットは、ローラーコーンとは異なり、可動部品のないワンピースボディです。固定カッターが岩石を細断するため、ビットは固結した地層でより高い回転速度でより効率的に動作できます。
