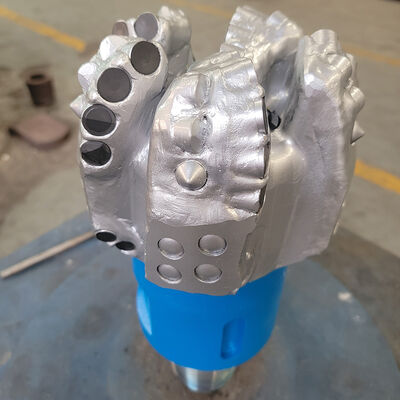

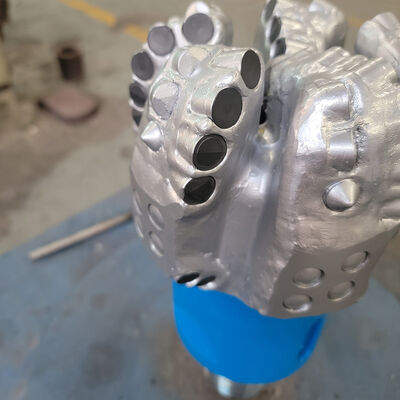

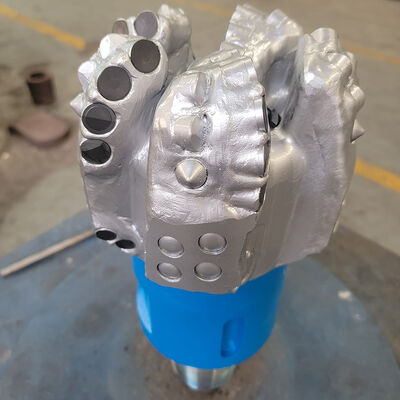

油井 6-1/2 インチダイヤモンド固定 PDC ドリルビットの掘削ツール

石油掘削用 6-1/2インチ ダイヤモンド固定 PDC ドリルビット ドリルツール

1. 説明:

PDCドリルビットは、ダウンホール掘削ツールの最高性能掘削ツールです。PDCドリルビットは、最高のパフォーマンスを得られる均質な岩盤で使用する必要があります。

このドリルビットには様々なモデルがありますが、PDCドリルを選択する際には、PDCドリルビット選択の重要な要素に注意する必要があります。

1. カッティング歯の密度とサイズ：地層の硬さに合わせます。高密度は耐久性、低密度は速度のため。大きな歯は軟らかい地層のため、小さな歯は硬い地層のため。

2. ビットプロファイル：垂直掘削にはフラット、方向掘削にはコニカル、層状地層にはステップ。

3. ブレードタイプ：硬い地層にはストレート、軟らかい～中程度の地層にはスパイラル、複雑な条件にはミックス。

2. 仕様:

S516やM516などのPDCビットは、6枚刃の鋼製またはマトリックスボディ、16mmのメインカッターで指定されます。IADCコードは、ビットが硬い、軟らかい、または特定のプロファイル地層に適しているかどうかを示し、追加の洞察を提供します。したがって、IADC S323は、軟らかいまたは硬い地層、カッターサイズとプロファイルに対するPDCドリルビットの異なる意味を持ちます。





3. PDCドリルビットプロファイル

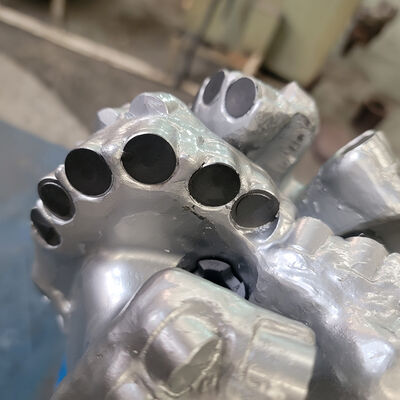

4.ドリルビット PDCカッター


ドリルビットの中心には、岩盤に直接接触し、主にせん断作用で除去を行う多結晶ダイヤモンド複合材 (PDC) カッターがあります。坑井という過酷な環境では、PDCカッターは頻繁な加熱・冷却サイクルを受け、大きな課題となります。
熱安定性が向上し、熱劣化が低減されたPDCカッターは、より高い貫入速度 (ROP) と改善された耐摩耗性を実現し、より良いパフォーマンスを発揮する傾向があります。したがって、これらのカッターの最適化は、効率を最大化するために不可欠です。

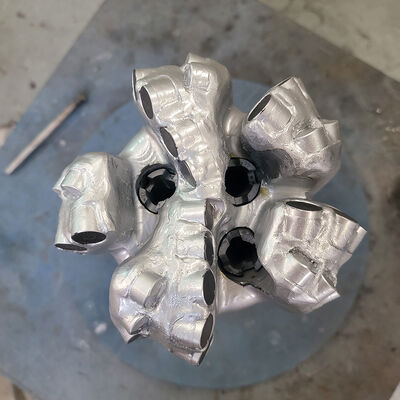

5. PDCドリルビットノズル


PDCドリルビットノズルは、カッティングエリアをクリアし、多結晶ダイヤモンド複合材 (PDC) カッターを冷却するのに役立ちます。
これらのノズルの効果的な配置と設定角度は、ドリルビットの効率に重要な役割を果たします。
流体チャネルもノズル配置を補完し、カッティングのクリアを改善します。




6. 鋼製ボディ PDCビット


PDCビットの鋼製ボディは、マトリックスボディとは対照的です。高い衝撃荷重に耐えることができますが、より柔らかく、保護機能が欠けています。鋼の強度と延性は、鋼製ビットボディに高い耐衝撃性をもたらします。
鋼製ボディはマトリックスボディよりもかなり強力です。
鋼製ビットの利点の一つは、摩耗または損傷したカッターを比較的容易に交換できるため、数回再構築できることです。これは、低コスト掘削環境のオペレーターにとって特に有利です。

材料容量と以下の規格




PDCドリルビットの鋼材はAISI 4145H合金構造用鋼です。

AISI 4145H合金構造用鋼: これは、石油掘削ツール、特に重荷重用ドリルパイプの製造に使用される鋼です。AISI 4145H鋼は、優れた耐摩耗性と靭性を持ち、高圧・高温環境に耐えることができ、深部および超深部掘削作業に適しています。

材料組成:
