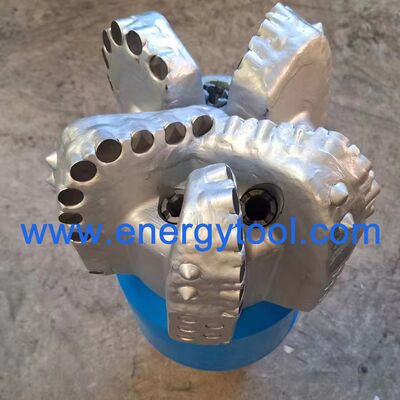

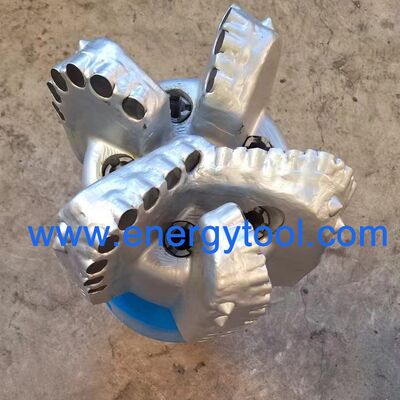

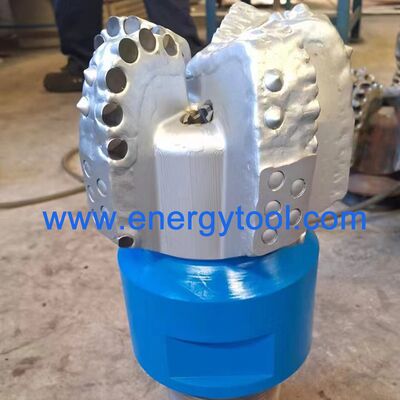

硬質形成用ダウンホール 8-1/2 インチ 5 ブレード ダイヤモンド PDC ドリル ビット
商品の詳細
| 材料 | ダイヤモンドと合金鋼 | API 認証 | 7-1548-1 |
|---|---|---|---|
| 重さ | 約18kg | 応用 | 岩井の掘削 |
| 色 | どの色でも | カッター | 多結晶ダイヤモンドコンパクト（PDC） |
| タイプ | ダイヤモンドドリルビット | 表面処理 | PDCインサート |
| ハイライト | 8-1/2インチPDCの穴あけ工具,硬化用ダイヤモンド型PDCドリルビット,保証付きのPDC鋼材ボディのドリルビット |
||
製品の説明
ダウンホール 8-1/2インチ 5枚刃 ダイヤモンドPDCドリルビット（硬質層用）
1. 説明:
当社のPDCビットは、先進的なダイヤモンド複合技術で設計されており、多様な地層で優れた耐久性と掘削速度を発揮します。API認証済みで、カッター密度、ビットプロファイル、ブレードオプションをカスタマイズ可能で、石油・ガス掘削作業のパフォーマンスを最適化し、コスト削減と生産性向上を実現します。
2. 仕様:
S616またはM616などのPDCビットは、6枚刃の鋼製またはマトリックスボディ、16mmのメインカッターで指定されます。IADCコードは、ビットが硬質、軟質、または特定のプロファイル地層に適しているかどうかを示し、追加情報を提供します。したがって、IADC 323はPDCドリルビットの異なる意味を持ちます。
| 仕様 | |
| サイズ: | 8-1/2インチ（215.9mm） |
| ドリルボディタイプ: | 鋼製ボディ |
| ブレード数: | 5 |
| ノズル数: | 3 |
| API接続（インチ）: | 4-1/2" REG |
| ゲージ長（インチ）: | 2 |
| 運用パラメータ | |
| ビットにかかる重量（KN）: | 22-112 |
| 回転数範囲（回転）: | 100- DHM |
| 流量（lps）: | 29- 38 LPM |
| 締め付けトルク（KN）: | 16-22 KN.M |
3. PDCドリルビットプロファイル
4. PDCドリルビットカッター
ドリルビットの心臓部には、岩石に直接接触し、主にせん断作用で除去する多結晶ダイヤモンド複合材（PDC）カッターがあります。坑井という過酷な環境では、PDCカッターは頻繁な加熱・冷却サイクルを受け、大きな課題となります。熱安定性が向上し、熱劣化が低減されたPDCカッターは、より高い貫入速度（ROP）と改善された耐摩耗性を実現し、より良い性能を発揮する傾向があります。したがって、これらのカッターの最適化は、効率を最大化するために非常に重要です。
5. PDCドリルビットノズル
PDCドリルビットノズルは、カッティングエリアをクリアし、多結晶ダイヤモンド複合材（PDC）カッターを冷却するのに役立ちます。これらのノズルの効果的な配置と設定角度は、ドリルビットの効率に重要な役割を果たします。流体チャネルもノズル配置を補完し、カッティングのクリアを改善します。
6. 鋼製ボディPDCビット
PDCビットの鋼製ボディは、マトリックスボディとは対照的です。高い衝撃荷重に耐えることができますが、より柔らかく、保護機能が欠けています。鋼の強度と延性は、鋼製ビットボディに高い衝撃抵抗を与えます。鋼製ボディは、マトリックスボディよりもかなり強力です。鋼製ビットの利点は、摩耗または損傷したカッターを比較的簡単に交換できるため、数回再構築できることです。これは、低コスト掘削環境のオペレーターにとって特に有利です。
材料容量と準拠規格
| API | ISO | ASM | NACE |
| API Spec 7-1 | ISO 9001 | ASME B94.55M / ASME B94.11M | NACE |
PDCドリルビットの鋼材はAISI 4145H合金構造用鋼です。
AISI 4145H合金構造用鋼: これは、石油掘削工具、特に重荷重用ドリルパイプの製造に使用される鋼です。AISI 4145H鋼は、優れた耐摩耗性と靭性を持ち、高圧・高温環境に耐えることができ、深部および超深部掘削作業に適しています。
材料組成:
| 組成 | C(%) | Si(%) | Mn(%) | P(%) | S(%) | Cu(%) | Cr(%) | V(%) | Mo(%) | Al(%) | Ti(%) |
| SAE4145HS | 45 | 26 | 110 | 20 | 2 | 1 | 115 | 0.9 | 32 | 20 | 4.2 |
