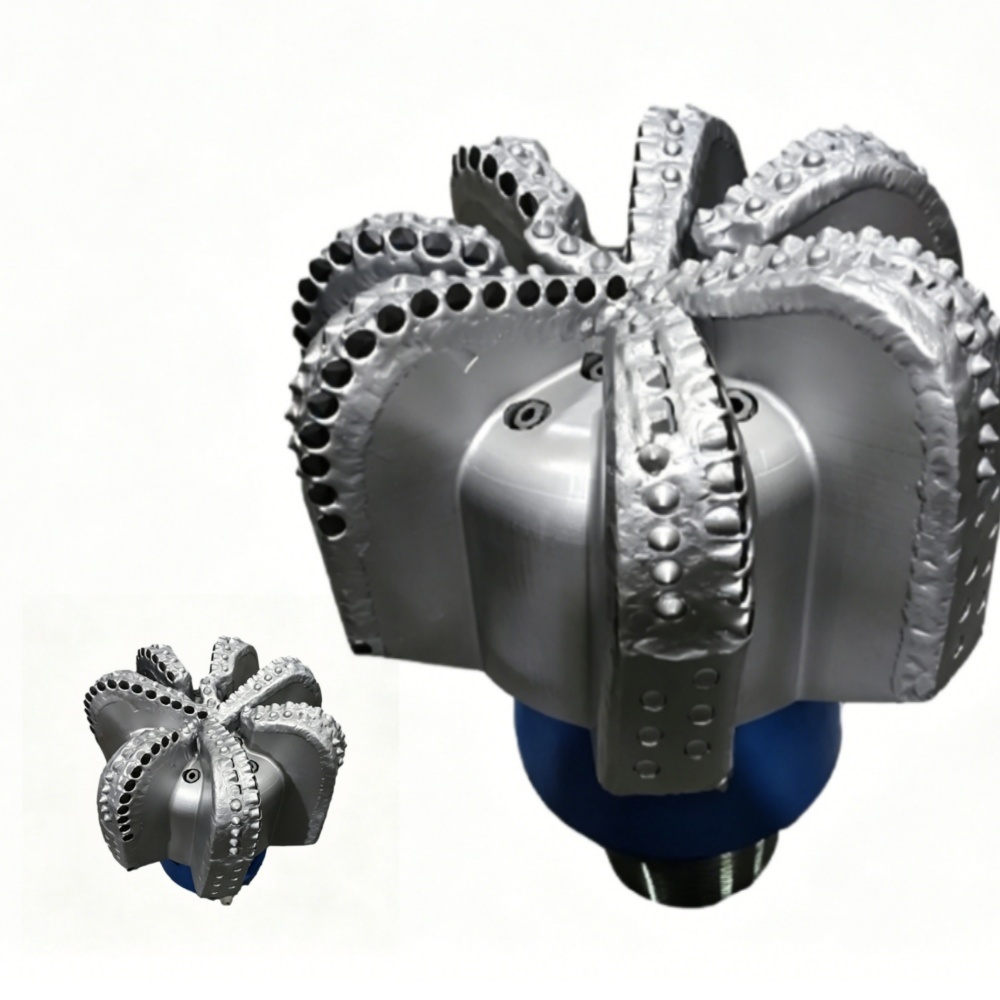

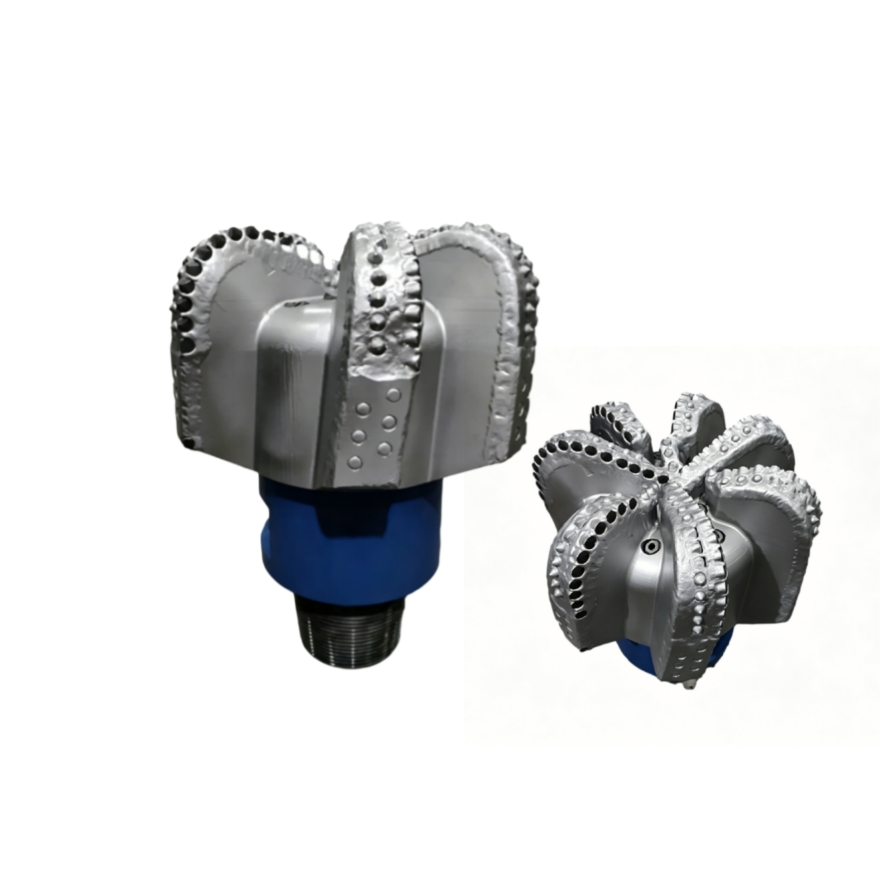

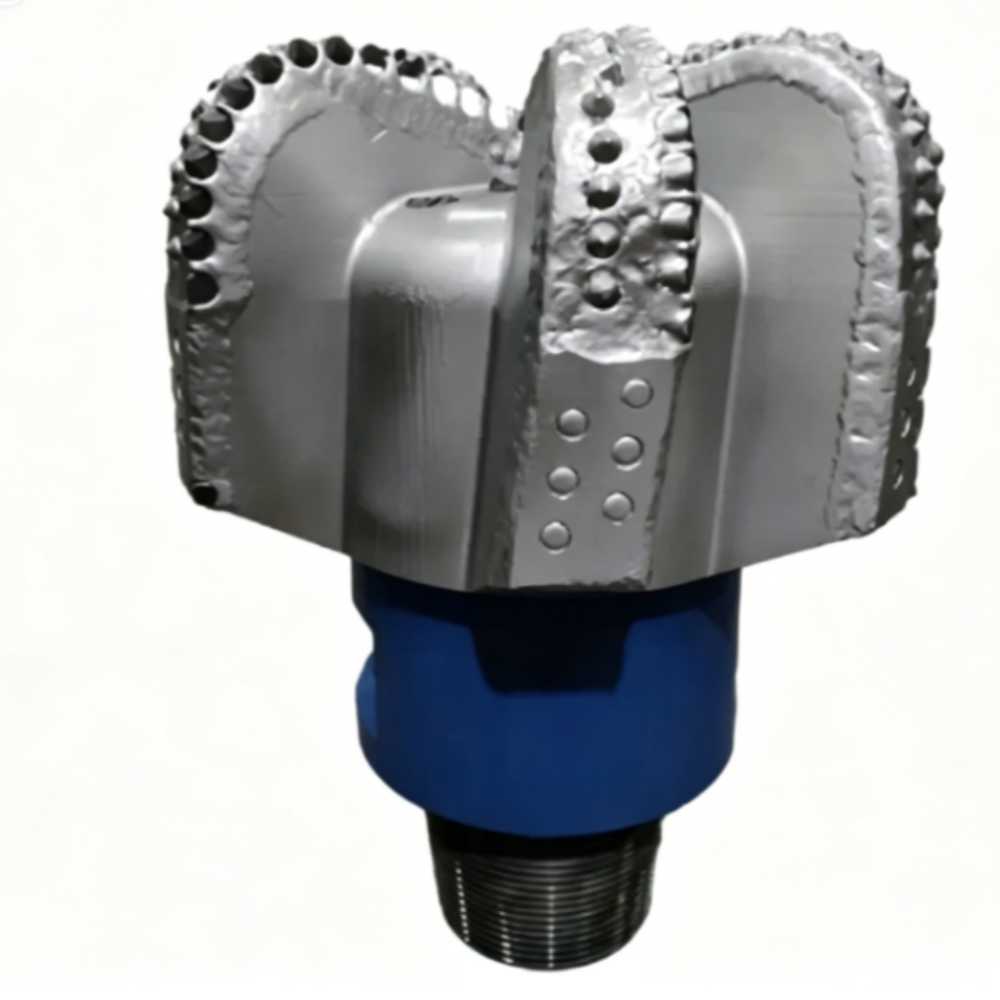

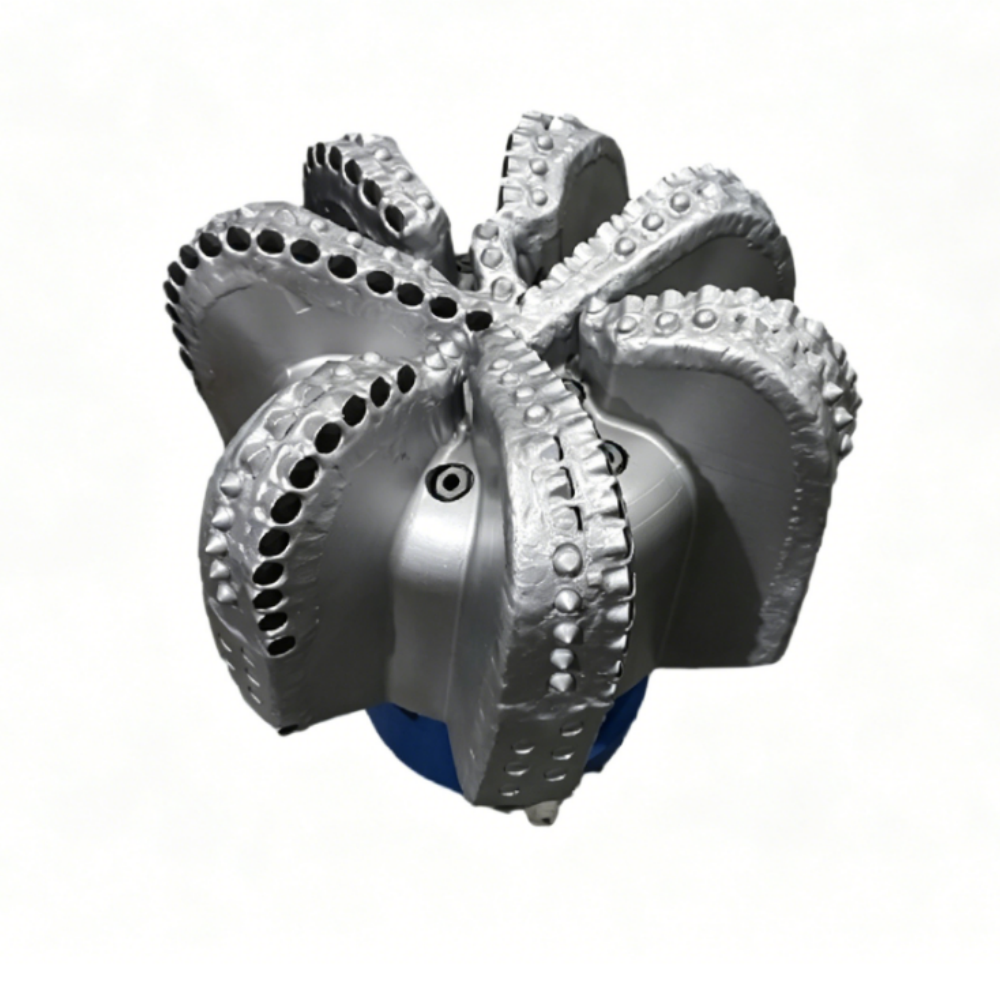

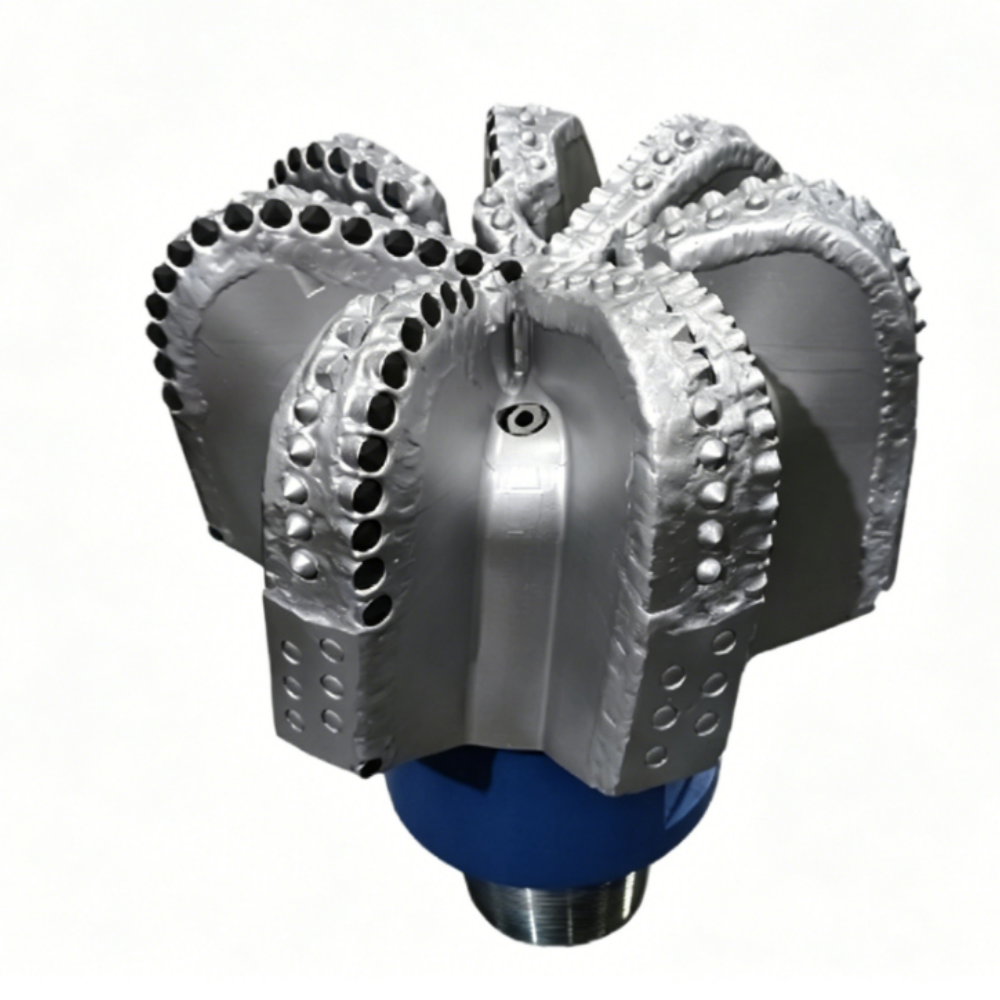

ENG 17-1/2 インチ PDC サンストーン用のドリルビット

ダイヤモンド PDC ドリルビット 17-1/2 インチ 7 ブレード API ビットのロックドリルツール

1.説明:

PDC (多結晶ダイヤモンド コンパクト/コンポジット) ドリル ビットは、頁岩、砂岩、ドロマイト、石灰岩などの均一な堆積岩層の穴あけに使用される非常に効率的なツールです。これらのドリルビットは、岩層を効果的に貫通するために、せん断、こすり取り、またはシェービング動作を使用します。

PDC ビットは、他のダイヤモンド工具材料の中でも傑出した剛性を備えていることで知られています。これらは、高温高圧条件下で多結晶ダイヤモンド (合成ダイヤモンド) の層と炭化物基材を結合することによって製造されます。このプロセスにより、要求の厳しい穴あけ用途における耐久性と信頼性が保証されます。

国際掘削請負業者協会 (IADC) によると、固定カッター ビットの分類は次のことを示す 4 つの文字で構成されます。

• PDCビット 本体材質
• PDCビットカッター密度
• PDCビットカッターのサイズまたは種類
• PDCビットプロファイル

当社の PDC ドリルビットはすべて API 標準に適合しており、掘削業界で使用されています。

PDC ドリルビット サイズ 3 ～ 22 インチ、ブレード数 3 ～ 9 が利用可能です。ご予算に応じて、さまざまな分類カッターもオプションです。

2.仕様:

３．プロファイルの PDC ビット

４． PDC ドリルビットカッター

多結晶ダイヤモンド複合材 (PDC) カッターは、ドリルビットの主な接触点です。 PDC ドリルビットは主にせん断によって岩石を除去します。

PDC カッターは、坑井内の多量の加熱と冷却にさらされ、非常に困難な環境にさらされます。

熱劣化が低く、熱安定性が高い PDC カッターは、一般に、より高い ROP と高い耐摩耗性を実現します。したがって、カッターの最適化が重要です。

API によると、カッターのサイズは次のとおりです。

• 1 は、直径が 24 mm を超える PDC カッターを示します。
• 2 は直径 14 ～ 24 mm のカッターを表します。
• 3 は、PDC カッターが 14 未満で 8 mm を超えることを示します。 4 は 8 mm 未満のカッターに使用されます。

5. PDC ドリルビット ノズル

ドリルビット ノズルは、切断領域を清掃し、多結晶ダイヤモンド複合材 (PDC) カッターを冷却するのに役立ちます。

これらのノズルの効果的な配置とその設定角度は、ドリルビットの効率に重要な役割を果たします。

流体チャネルはノズルの配置を補完し、切り粉の除去を改善します。

6.スチールボディPDCビット

PDCビットのスチールボディはマトリックスボディの逆です。高い衝撃荷重には耐えられますが、柔らかく、保護機能がありません。スチールの強度と延性により、スチールビット本体に高い耐衝撃性が与えられます。スチールボディはマトリックスボディよりもかなり強度があります。

スチールビットの利点は、磨耗または損傷したカッターを比較的簡単に交換できるため、何度でも簡単に再構築できることです。これは、低コストの掘削環境のオペレーターにとって特に利点です。

多結晶ダイヤモンドコンパクト (PDC) ドリルビットは、可動部品のない一体型ボディであるという点でローラーコーンとは異なります。固定カッターは岩石を細断するため、ビットは統合された地層でより高い回転速度でより効率的に動作できます。

7. 当社の PDC ドリルビットを選ぶ理由

1. 厳格な API および IADC への準拠

   すべての製品は API 規格および IADC 分類基準に従って製造されており、安定した品質と世界中の主流の掘削装置との完全な互換性を備えています。

2. 優れた穴あけ性能

   高品質の熱安定性 PDC カッターを採用した当社のビットは、さまざまな堆積岩層において高い ROP、強力な耐摩耗性、信頼性の高い性能を実現します。最適化されたノズル レイアウトと流体チャネルにより、効率的な切り粉の除去とカッターの冷却が保証されます。

3. 耐久性のあるスチールボディ設計

   当社のスチールボディー PDC ビットは、優れた耐衝撃性と構造強度を備えています。カッターの交換が簡単なため、繰り返しの修理と再利用が可能になり、長期的な穴あけ投資を効果的に削減できます。

4. 豊富な製品範囲と柔軟な選択

   当社では、3 ～ 9 枚のブレードを備えた 3 インチから 22 インチの PDC ビットを提供しています。さまざまなプロジェクトや予算計画に合わせて、複数のカッターのグレードと構成をオプションで選択できます。

5. プロフェッショナルなカスタマイズサービス

   ねじ接続、寸法、技術パラメータのパーソナライズされたカスタマイズをサポートします。当社は参考図面や技術文書を提供し、お客様の現場での作業要求に合わせて製品をカスタマイズします。

6. 信頼できる技術サポート

   よくある質問

   Q1: 17-1/2 インチ 7 ブレード PDC ビットはどのような岩層に適していますか?

   A: 当社の PDC ビットは、頁岩、砂岩、ドロマイト、石灰岩などの軟質から中程度の均一な堆積岩に優れた効果を発揮します。せん断と削り取りによって岩石を破壊し、高い掘削効率を実現します。

   Q2: PDC ビットはどの規格に準拠していますか?

   A: 当社のすべての PDC ドリル ビットは API 規格に従って厳密に製造されており、IADC 固定カッター ビット分類規則に従っています。

   Q3: どのようなサイズとブレードのオプションを提供していますか?

   A: 当社では、3 インチから 22 インチまでの範囲の PDC ビットを提供しており、ブレードは 3 ～ 9 枚から選択できます。さまざまな予算の要求に合わせて、さまざまなカッター グレードも利用できます。

   Q4: スチールボディ PDC ビットの利点は何ですか?

   A: スチールボディは耐衝撃性に優れ、構造強度が高いのが特徴です。大きな衝撃荷重に耐えることができ、摩耗したカッターは簡単に交換できるため、ビットを修理して何度も再利用することができ、運用コストを削減できます。

   Q5: PDC カッターは穴あけ性能にどのような影響を与えますか?

   A: PDC カッターはビットの中核となる作動部分です。優れた熱安定性と低い熱劣化を備えたカッターにより、過酷なダウンホール環境においてより高い ROP (貫通率) と優れた耐摩耗性が保証されます。当社は、さまざまな作業条件に対応できるよう、API 規制に準拠したさまざまなカッター サイズを提供しています。

   Q6: ビットノズルの機能は何ですか?

   A: ノズルは内部の流体チャネルと連携して切粉を適時に洗い流し、PDC カッターを冷却します。これにより、ドリルビットの安定した動作と耐用年数が大幅に保証されます。

   Q7: PDC ビットの API スレッド接続をカスタマイズできますか?

   A: はい。当社は、4-1/2 インチ FH などのカスタマイズされたねじ仕様をサポートしています。実際の穴あけ要件に応じて、接続ねじと関連パラメータを調整できます。

   Q8: 17-1/2 インチ 7 ブレード PDC ビットの動作パラメータは何ですか?

   A: 動作範囲: ビット重量 67-200 KN、ロータリー RPM 100+、流量 57-76 LPM、メイクアップトルク 46-54 KN.M.
