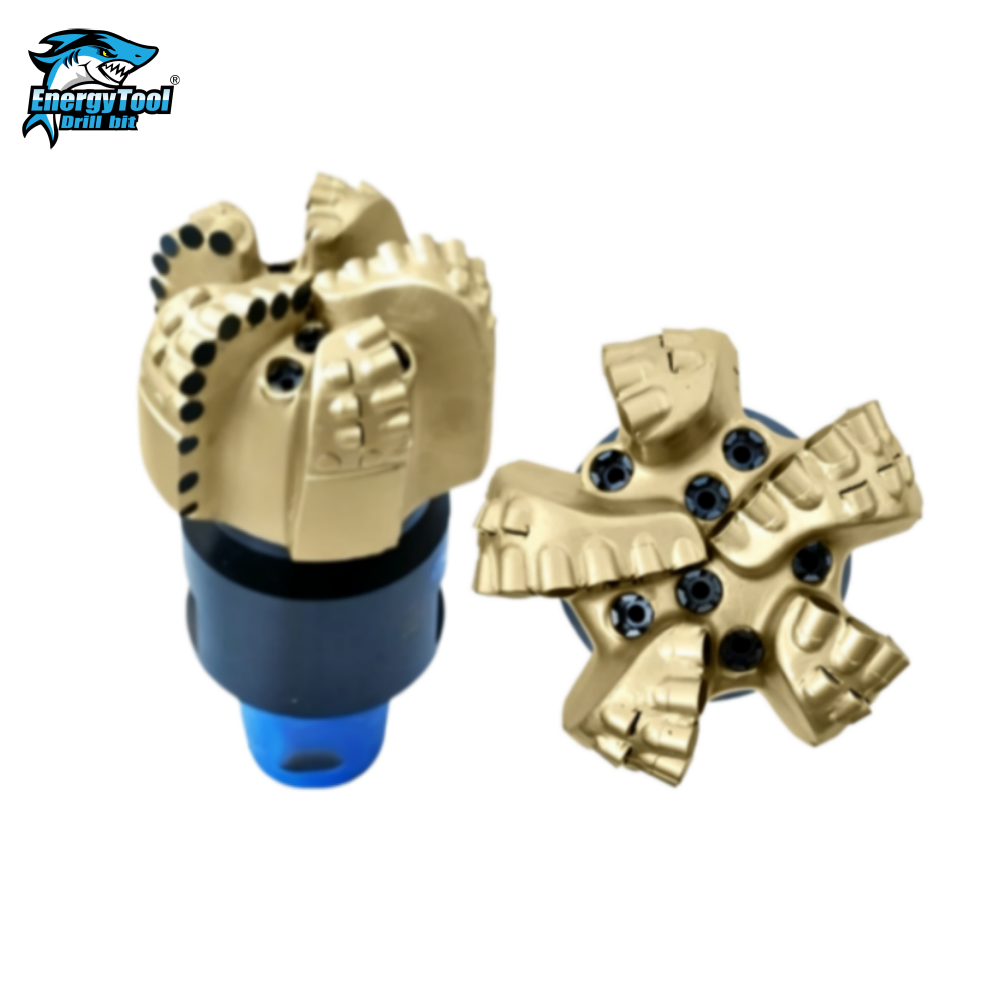

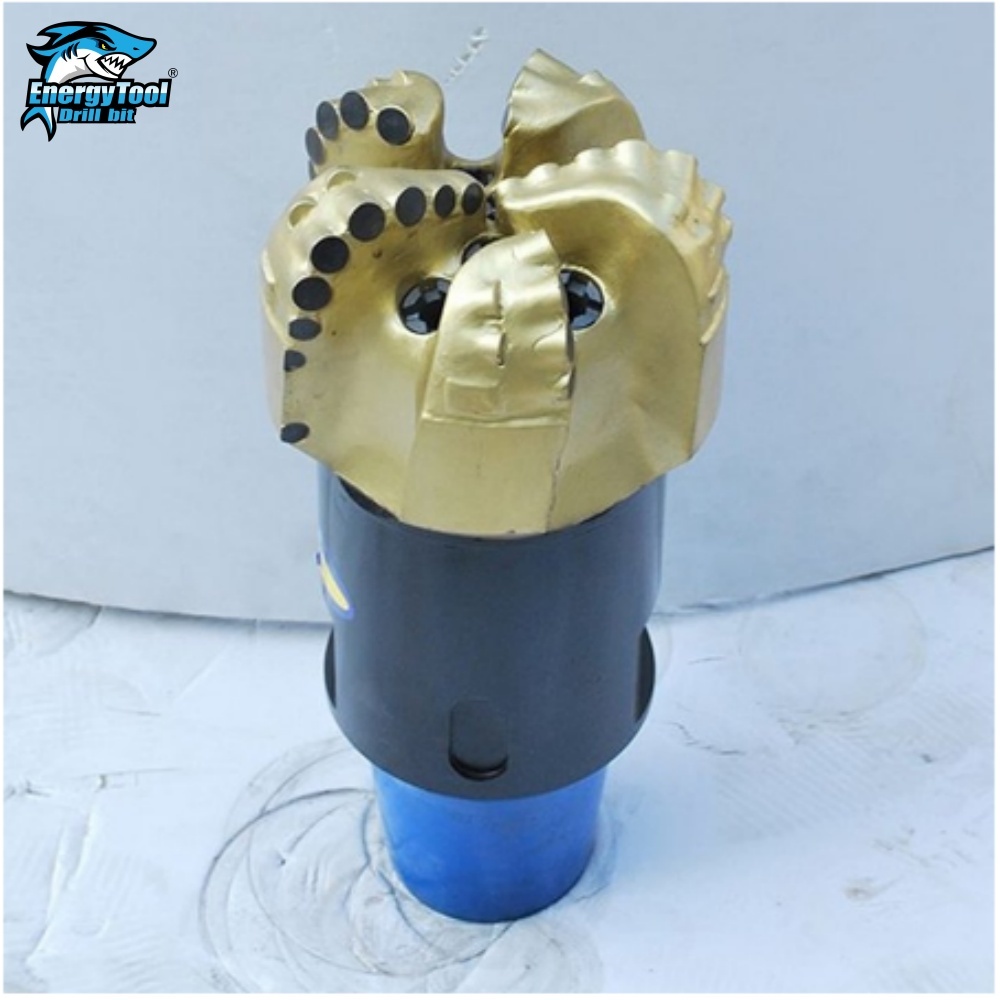

6 1/2インチ PDCドリルビット マトリックスボディ IADC M223 油井

6 1/2インチ PDCドリルビット マトリックスボディ IADC M223 石油掘削

1. 説明 :

マトリックスPDCビットは、タングステンカーバイド粉末と銅バインダー合金からなる複合材料で、浸透プロセスを使用して冶金的に結合されています。マトリックスビットは、硬度、耐摩耗性、耐浸食性を最適化するように設計されています。比較的大きな圧縮荷重に耐えることができますが、鋼と比較して耐衝撃性は低いです。

石油掘削業者協会（IADC）によると、固定カッタービットの分類は4つの文字で構成され、それぞれが以下を示します。

• ボディ材質。
• カッター密度。
• カッターサイズまたはタイプ。
• ビットプロファイル

当社のドリルビットはすべてAPI規格に適合しており、掘削業界で使用されています。

PDCドリルビットはサイズ3～22インチ、ブレード数3～9枚で利用可能です。また、ご予算に応じて様々な分類のカッターを選択できます。

2. 仕様

​

​​

3. ビットプロファイル


4. ドリルビット PDCカッター

ポリクリスタルダイヤモンド複合材（PDC）カッターは、ドリルビットの主な接触点です。PDCビットは主にせん断によって岩石を除去します。

PDCカッターは、坑井内での激しい加熱と冷却にさらされ、非常に過酷な環境です。

熱分解が低く、熱安定性が高いPDCカッターは、一般的にROPが高く、耐摩耗性が向上します。したがって、カッターの最適化は重要です。

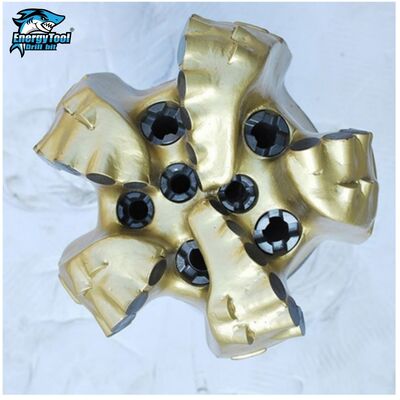

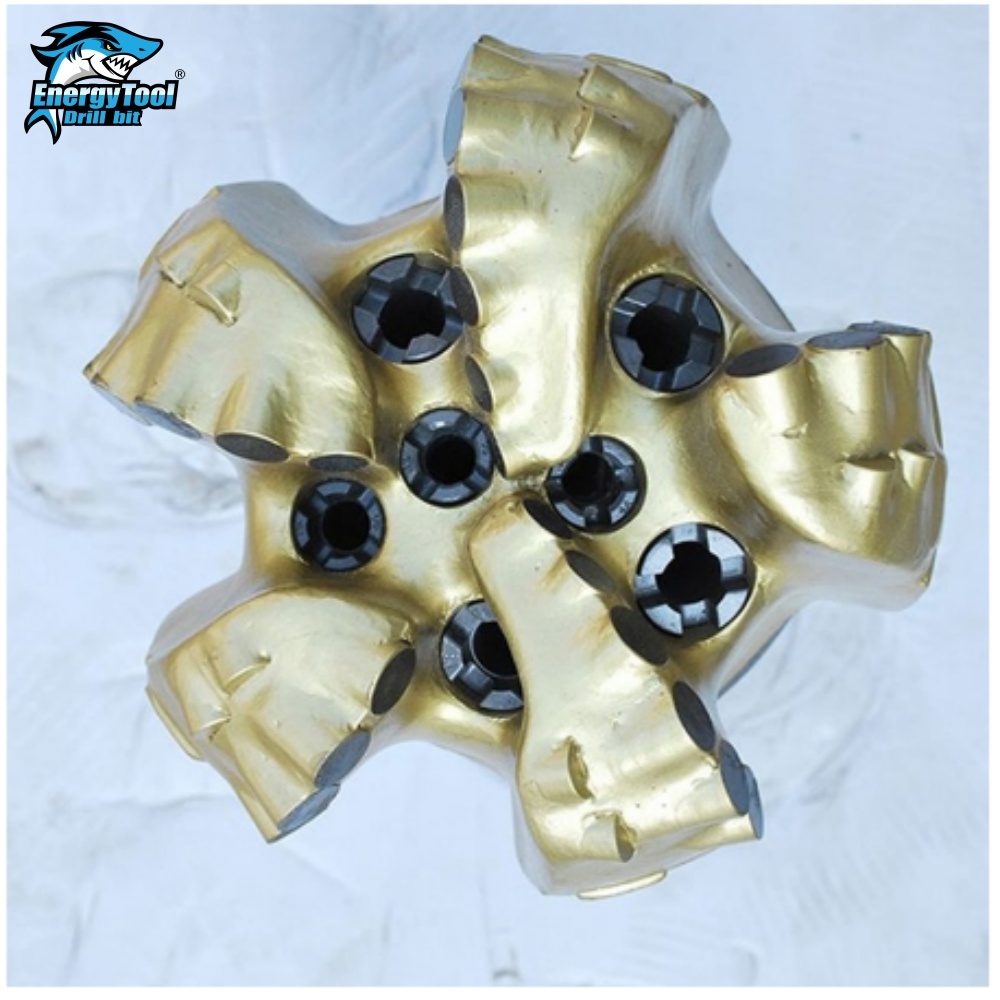

5. ドリルビットノズル

ドリルビットノズルは、カッティングエリアをクリアし、ポリクリスタルダイヤモンド複合材（PDC）カッターを冷却するのに役立ちます。

これらのノズルの効果的な配置と角度設定は、ドリルビットの性能効率に重要な役割を果たします。

流体チャネルもノズル配置を補完し、カッティングのクリアランスを改善します。

6. マトリックスボディ

マトリックスは、より柔らかく、よりタフな金属バインダーで結合されたタングステンカーバイド粒子を含む、非常に硬く、むしろ脆い複合材料です。

マトリックスボディPDCの硬度は、摩耗や浸食の影響を受けにくいという利点があります。高い圧縮荷重に耐えるのに効果的ですが、鋼と比較して衝撃荷重に対する耐性は低いです。

マトリックスボディPDCビットは、マトリックスが複合材料であるため、比較的多様です。

ボディの浸食がビットの故障を引き起こす可能性のある環境では、鋼製ボディビットよりもマトリックスボディPDCが好まれます。ダイヤモンド含浸ビットの場合、マトリックスボディ構造のみが使用できます。

7.証明書
