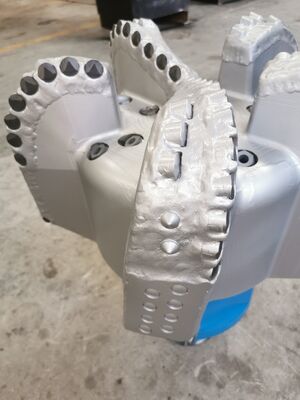

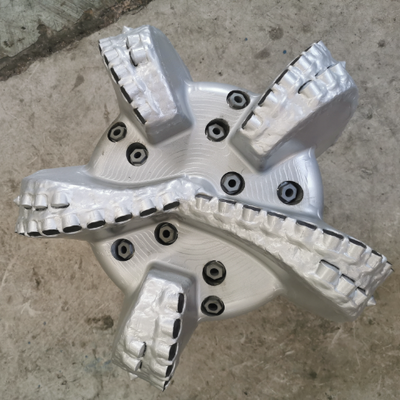

17-1/2 インチ 鉄炭化物 PDC 石油田の水井のためのロックドリルビット

PDCウェル掘削リグビット用PDCビット

説明:

国際掘削請負業者協会（IADC）によると、固定カッタービットの分類は、以下のものを指定する4つの文字で構成されています。

• PDCドリルビット本体の材質。
• PDCドリルビットカッターの密度。
• PDCドリルビットカッターのサイズまたはタイプ。
• PDCドリルビットプロファイル

PDCビットプロファイル

PDCビットのプロファイル形状は、固定カッタービットの最も重要な特性の1つであり、カッターの配置と密度、および油圧レイアウトの可能性に直接影響します。プロファイルはビットの安定性にも影響します。

PDCドリルビット カッター

ポリクリスタルダイヤモンド複合材（PDC）カッターは、ドリルビットの主な接触点です。PDCビットは主にせん断によって岩石を除去します。

PDCカッターは、坑井内で多くの加熱と冷却にさらされ、非常に過酷な環境です。

熱分解が低く、熱安定性が高いPDCカッターは、一般的にROPが高く、耐摩耗性が向上します。したがって、カッターの最適化は重要です。

PDCドリルビットノズル

ドリルビットノズルは、カッティングエリアをクリアし、ポリクリスタルダイヤモンド複合材（PDC）カッターを冷却するのに役立ちます。

これらのノズルの効果的な配置と設定角度は、ドリルビットの効率に重要な役割を果たします。

流体チャネルは、ノズル配置を補完して、カッティングのクリアリングを改善します。

スチールボディPDCビット

スチールボディはマトリックスボディの反対です。高い衝撃荷重に耐えることができますが、柔らかく、保護機能がありません。鋼の強度と延性は、スチールビットボディに高い耐衝撃性をもたらします。

スチールボディはマトリックスボディよりもかなり強力です。

スチールビットの利点は、摩耗または損傷したカッターを比較的簡単に交換できるため、数回再構築できることです。これは、低コストの掘削環境のオペレーターにとって特に有利です。

ポリクリスタルダイヤモンドコンパクト（PDC）ドリルビットは、ローラーコーンとは異なり、可動部品のない一体型ボディです。固定カッターが岩石を細断するため、ビットは固結した地層でより効率的に高い回転速度で動作できます。
